产品 材料清单 产品特点 尺寸

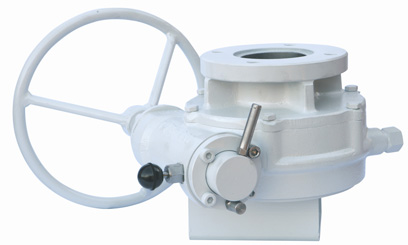

分离式齿轮箱

QUIFER执行机构S.L公司考虑到在液压执行机构不运作的时候运用分离式齿轮箱来控制阀门运作。

分离式齿轮箱配合执行机构是符合海上标准运作的

QUIFER的分离式齿轮箱的设计为直角回传阀门服务，如球阀，蝶阀，旋塞阀。

QUIFER的分离式齿轮箱的初始状态为关闭。

选型

RKE-XXX - 分离式齿轮箱

XXX为分离式齿轮箱的型号

技术特征

阀门连接法兰根据:ISO 5211:2001

工作温度：-20ºC to 100ºC

行程范围：0º±5º to 90º±5º

力矩：250Nm. - 4000Nm

材料为铸铁和碳钢

齿轮箱使用蜗杆轴系统

齿轮箱上都有位置指示器

产品选项

齿轮箱在高温和低温下均可使用。

齿轮箱均采用特殊涂层。

所有执行机构都可以连接齿轮箱和阀门。

分离式齿轮箱

产品特点

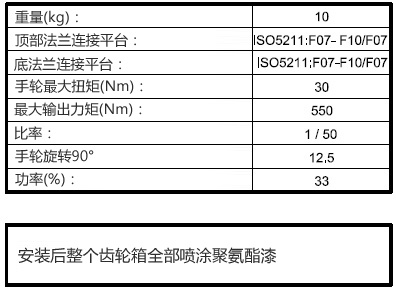

RKE-45 F07/F10 - F07/F10

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
0 ± 5º--90º ± 5º
材料清单
主体材料：球墨铸铁GGG-40
齿轮材料：球墨铸铁GGG-60/70
端盖材料：GGG-40
底盖材料：GGG-25
蜗轮材料：CK-45碳素钢+特尼弗

技术要求
分离式齿轮箱需要提供：
为保证正常运行寿命，需进行润滑
必须使用手轮
分开离合器
全封闭

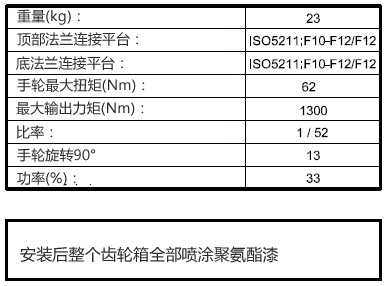

RKE-75 F10/F12 - F10/F12

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
0 ± 5º--90º ± 5º
材料清单
主体材料：球墨铸铁GGG-40
齿轮材料：球墨铸铁GGG-60/70
端盖材料：GGG-40
底盖材料：GGG-25
蜗轮材料：CK-45碳素钢+特尼弗

技术要求
分离式齿轮箱需要提供：
为保证正常运行寿命，需进行润滑
必须使用手轮
分开离合器
全封闭

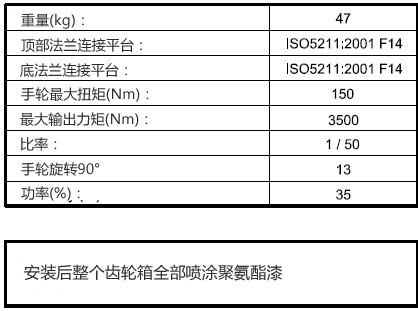

RKE-125 F14 - F14

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
0 ± 5º--90º ± 5º
材料清单
主体材料：球墨铸铁GGG-40
齿轮材料：球墨铸铁GGG-60/70
端盖材料：GGG-40
底盖材料：GGG-25
蜗轮材料：CK-45碳素钢+特尼弗

技术要求
分离式齿轮箱需要提供：
为保证正常运行寿命，需进行润滑
必须使用手轮
分开离合器
全封闭

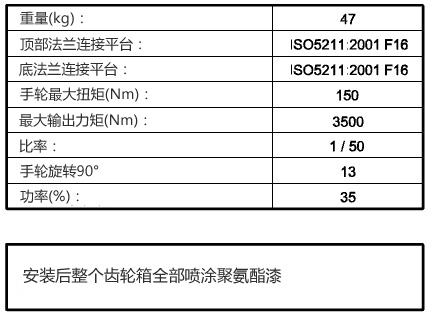

RKE-125 F16 - F16

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
0 ± 5º--90º ± 5º
材料清单
主体材料：球墨铸铁GGG-40
齿轮材料：球墨铸铁GGG-60/70
端盖材料：GGG-40
底盖材料：GGG-25
蜗轮材料：CK-45碳素钢+特尼弗

技术要求
分离式齿轮箱需要提供：
为保证正常运行寿命，需进行润滑
必须使用手轮
分开离合器
全封闭

分离式齿轮箱

尺寸

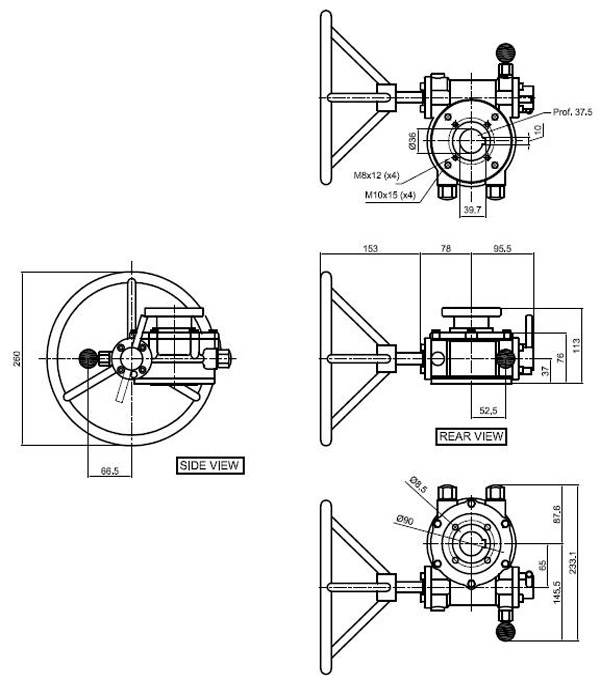

RKE-45 F07-F10 / F07 or F10

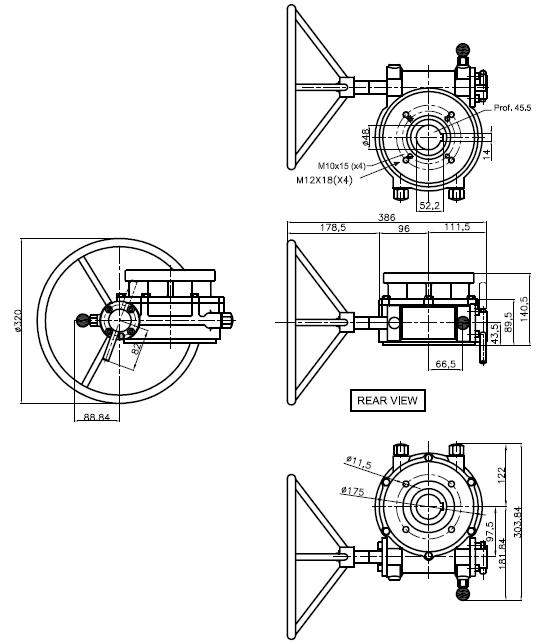

RKE-75 F10-F12 / F10 or F12

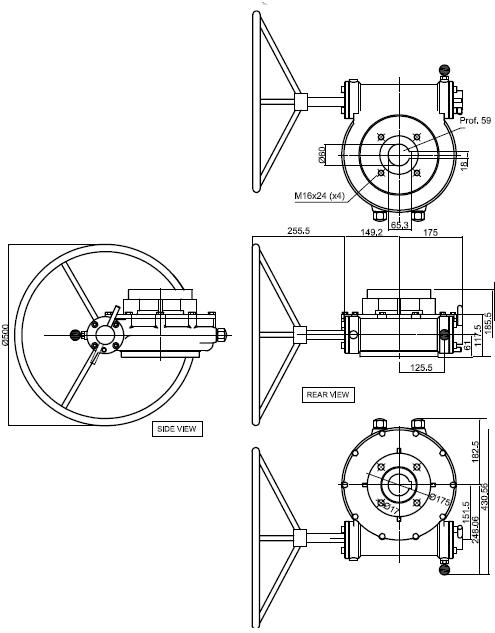

RKE-125 F14 / F14

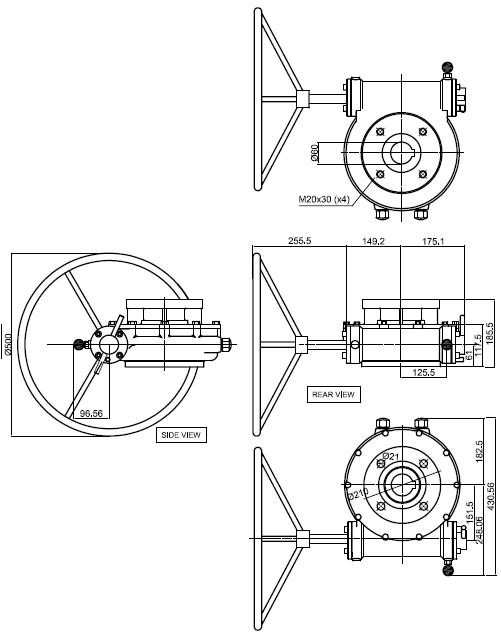

RKE-125 F16 / F16
