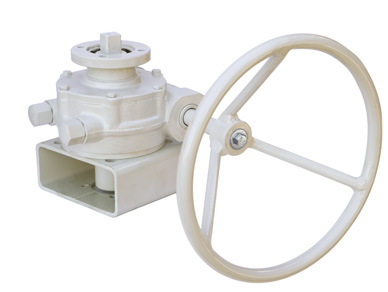

键槽齿轮箱

QUIFER执行机构S.L公司考虑到在液压执行机构不运作的时候运用齿轮箱来控制阀门运作。

键槽齿轮箱配合执行机构是符合海上标准运作的

QUIFER的键槽齿轮箱的设计为直角回传阀门服务，如球阀，蝶阀，旋塞阀。

QUIFER的键槽齿轮箱的初始状态为关闭。

选型

RKS-XXX - 键槽齿轮箱

XXX为键槽齿轮箱的型号

技术特点

  • 阀门连接法兰根据:ISO 5211:2001
  • 工作温度：-20ºC to 100ºC
  • 行程范围：0º±5º to 90º±5º
  • 力矩：250Nm. - 6000Nm
  • 材料为铸铁和碳钢
  • 齿轮箱使用蜗杆轴系统
  • 齿轮箱上都有位置指示器

产品选项

  • 齿轮箱在高温和低温下均可使用。
  • 齿轮箱均采用特殊涂层。
  • 所有执行机构都可以连接齿轮箱和阀门。

键槽齿轮箱

材料清单




推荐设备

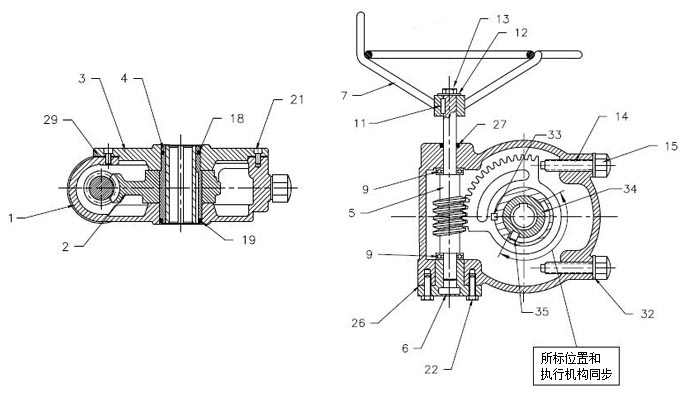

序号 描述 数量 材质 表面处理
1 箱体 1 球墨铸铁 环氧涂层
2 直角转向杆 1 球墨铸铁
3 外壳 1 球墨铸铁 环氧涂层
4 主轴 1 碳素钢
5 蜗轮 1 碳素钢
6 端盖 1/2 铸铁 环氧涂层
7 手轮 1 碳素钢 环氧涂层
9 滚珠 2 碳素钢 特尼弗
11 手轮限位 1 碳素钢
12 手轮垫圈 1 碳素钢
13 手轮螺栓 1 碳素钢
14 限位螺栓 2 碳素钢 环氧涂层
15 限位螺母 2 碳素钢
16 轴顶O型圈 1 丁晴橡胶-N
17 轴底O型圈 1 丁晴橡胶-N
18 端盖螺栓 6/10 碳素钢 环氧涂层
19 底盖螺栓 4/8 碳素钢
22 底盖密封 1/2
23 护圈 1/2 丁晴橡胶-N
24 端盖密封 1
25 限位垫片 2 铝合金
26 转向杆键槽 1 碳素钢
27 中央输出轴 1 碳素钢
28 键槽中心输出轴 1 碳素钢



键槽齿轮箱

产品特点


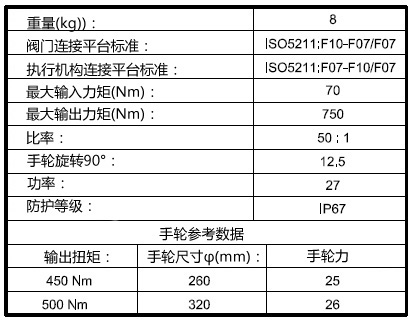

RKS-45 F07/F10-F07/F10

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
  0 ± 5º--90º ± 5º
材料清单
主体材料：球墨铸铁GGG-40
齿轮材料：球墨铸铁GGG-60/70
端盖材料：GGG-40
底盖材料：GGG-25
蜗轮材料：CK-45碳素钢+特尼弗

技术要求
为保证正常运行寿命，需进行润滑
手轮尺寸φ320mm
特殊涂层
可提供φ320的手轮
执行机构决定齿轮箱大小

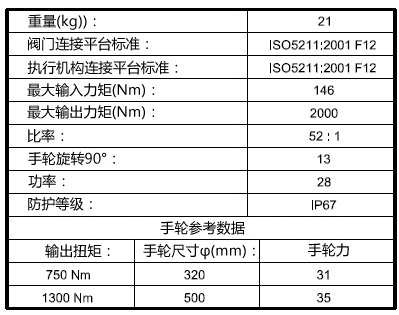

RKS-75 F10/F12-F10/F12

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
  0 ± 5º--90º ± 5º
材料清单
主体材料：球墨铸铁GGG-40
齿轮材料：球墨铸铁GGG-60/70
端盖材料：GGG-40
底盖材料：GGG-25
蜗轮材料：CK-45碳素钢+特尼弗

技术要求
为保证正常运行寿命，需进行润滑
手轮尺寸φ320mm
特殊涂层
初始状态为关闭
可提供φ500的手轮
执行机构决定齿轮箱大小

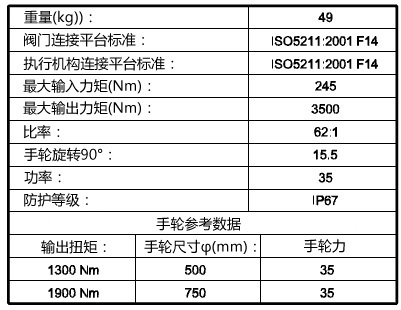

RKS-125 F14-F14

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
  0 ± 5º--90º ± 5º
材料清单
主体材料：球墨铸铁GGG-40
齿轮材料：球墨铸铁GGG-60/70
端盖材料：GGG-40
底盖材料：GGG-25
蜗轮杆材料：CK-45碳素钢
蜗轮材料：CK-45碳素钢+特尼弗

技术要求
为保证正常运行寿命，需进行润滑
手轮尺寸φ500mm
特殊涂层
初始状态为关闭
可提供φ750的手轮

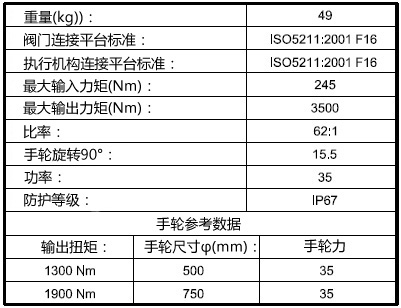

RKS-125 F16-F16

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
  0 ± 5º--90º ± 5º
材料清单
主体材料：球墨铸铁GGG-40
齿轮材料：球墨铸铁GGG-60/70
端盖材料：GGG-40
底盖材料：GGG-25
蜗轮杆材料：CK-45碳素钢
蜗轮材料：CK-45碳素钢+特尼弗

技术要求
为保证正常运行寿命，需进行润滑
手轮尺寸φ500mm
特殊涂层
初始状态为关闭
可提供φ750的手轮

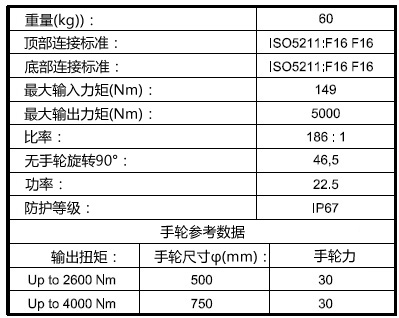

RKS-400 F16-F16

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
  0 ± 5º--90º ± 5º
材料清单
主体材料：GGG-40
输出驱动轴和齿轮材料：GGG-60/70
端盖材料：GGG-40
底盖材料：GGG-25
蜗轮杆材料：CK-45碳素钢
蜗轮材料：CK-45碳素钢+特尼弗
齿轮箱和外壳：GGG-40
内齿轮材料：F-1140碳素钢

技术要求
为保证正常运行寿命，需进行润滑
手轮尺寸φ500mm
特殊涂层
可提供φ750的手轮
执行机构决定齿轮箱大小

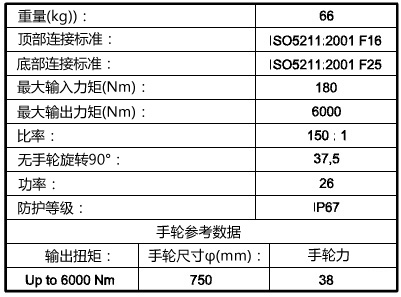

RKS-600 F16-F25

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
  0 ± 5º--90º ± 5º
材料清单
主体材料：GGG-40
输出驱动轴和齿轮材料：GGG-60/70
端盖材料：GGG-40
齿轮材料：铜
外壳材料：GGG-40
底盖材料：GGG-60/70
蜗轮杆材料：CK-45碳素钢
蜗轮材料：CK-45碳素钢+特尼弗
齿轮箱和外壳：GGG-40
内齿轮材料：F-1140碳素钢

技术要求
为保证正常运行寿命，需进行润滑
手轮尺寸φ500mm
特殊涂层
