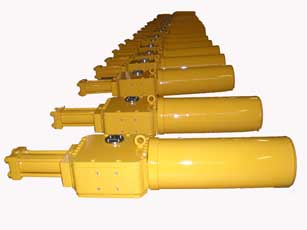

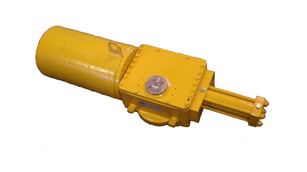

液压拨叉式执行机构

QUIFER的液压拨叉式执行器提供SYMMETRIC和CANTED两种选型。

拨叉式气动执行机构专门设计用于与各种阀门，如球阀、蝶阀、旋塞阀等一些角行程的设备。

拨叉式气动执行机构的设计可配备限位开关，电磁阀和定位器等配件。

选型

执行机构选型如下：

KSYH-AAAA-XXX - 双作用执行机构

KSYHM-AAAA-XXX-YYY - 单作用执行机构

其中：

AAAA- 代表执行机构种类
XX- 代表执行器
YYY- 代表弹簧数量

技术特点

工作压力 双动执行机构为69-207bar

单动执行机构为69-207bar

气源： 液压油

工作温度： –20℃ ---- 80℃

润滑： 为保证正常运行寿命

旋转方式： 逆时针开启

运作范围： 90º ± 5º

产品选项

特制的O型圈可在高温、低温多种特殊气候下使用，特殊的涂层也符合腐蚀环境的要求。

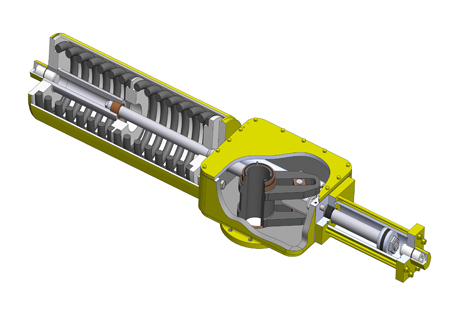

设计和结构

模块化的建造工艺使气缸和弹簧盒能够根据需要在缸体中央的左右位置切换安装
液压拨叉执行器按标准镀铬以保证其以提高耐腐蚀性和稳定性。
执行器内置镀铬导杆确保对活塞杆提供正确适当的支撑。
执行器采用提供了青铜轴承和滑动块，保障其用于平稳运行，同时和延长其使用寿命。
执行器采用外置液压缸作为动力。
单作用（弹簧回复）型号执行器配备焊接弹簧盒内装弹簧，以确保拆卸时安全稳定
执行器缸体的全密封结构封闭可在各种气候环境下工作
同和（BTC）和ETO（弹簧开启）类型的的阀门相比，拨叉式的机制可以为ETC和BTO（空气开启）类型的阀门提供更大的扭矩磁轭机制的设计能为ETC和BTO的阀提供更多扭矩。

液压拨叉式执行机构

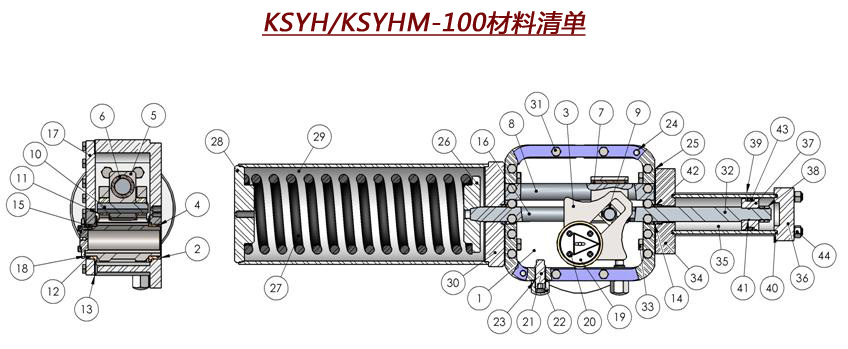

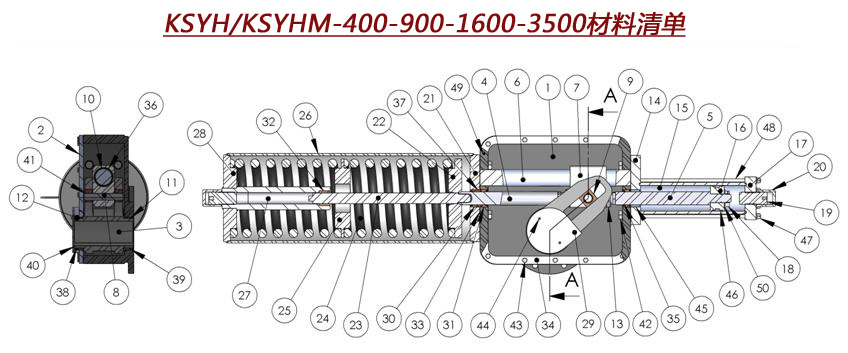

物料清单

序号描述数量材质序号描述数量材质

1 箱体 1 合金钢 24 端盖固定销 2 合金钢

2 箱体末梢 1 铜 25 阀体密封圈 2 klingeric

3 拨叉 1 合金钢 26 弹簧定位器 1 合金钢

4 缸体杆末梢O型圈 2 丁腈橡胶 27 弹簧      1 合金钢

5 滑块 1       ST-52 28 弹簧后盖 1 ST-52

6 滑块末梢 1       ST-52 29 弹簧钢栓 1 ST-52

7 滑块O型圈    2 丁腈橡胶 30 弹簧前盖 1 ST-52

8 导向块        1 合金钢 31 端盖螺栓 16 合金钢

9 滑块轴承      2 铜 32 活塞杆 1 合金钢

10 滑块轴承销钉 1 合金钢 33 箱体六角螺栓 8

11 垫圈 1 合金钢 34 缸体前盖 1 合金钢

12 外壳末梢 1 铜 35 液压缸   1 ST-52

13 外壳密封圈    1 klingeric 36 缸体后盖 1 合金钢

14 活塞杆末梢 2 铜 37 活塞 1 合金钢

15 端盖垫圈 1 NBR 38 安全螺栓 1 合金钢

16 弹簧杆        1 合金钢 39 紧固螺栓 4 合金钢

17 外壳 1 合金钢 40 缸盖密封 2 NBR

18 指示器垫圈    1 氯丁橡胶 41 活塞杆密封 1 NBR

19 指示器       1       不锈钢 42 活塞杆护圈密封 1

20 指示器螺栓    4 43 活塞密封 1

21 限位螺栓 2 合金钢 44 六角螺母 4

22 限位螺母 2 合金钢

23 限位O型圈 2 NBR

序号描述数量材质序号描述数量材质

1 箱体 1 合金钢 26 弹簧座缸体 1 ST-52

2 外壳 1 合金钢 27 弹簧导杆 1 ST-52

3 拨叉 1 合金钢 28 弹簧端盖 1 合金钢

4 弹簧钢栓 1 合金钢 29 指示器   1 不锈钢

5 活塞杆 1       合金钢 30 箱体杆末梢I 2 铜

6 导向块 1       合金钢 31 箱体杆末梢II 2 铜

7 滑块 1 合金钢 32 弹簧导向杆末梢 1 铜

8 滑块销钉      1 合金钢 33 阀体密封 2 klingeric

9 滑块轴承      2 铜 34 端盖密封 1 klingeric

10 滑块末梢 1 铜 35 缸体杆末梢O型圈 4 NBR

11 箱体末梢 1 铜 36 滑块销O型圈 2 NBR

12 外壳末梢 1 铜 37 弹簧钢O型圈 2 NBR

13 锁紧螺母 2 合金钢 38 端盖末梢O型圈I 2 NBR

14 缸体前盖 1 合金钢 39 端盖末梢O型圈II 2 NBR

15 液压缸 1 ST-52 40 指示器O型圈 1 NBR

16 液压塞        1 合金钢 41 挡圈 2 -

17 缸后端盖 1 合金钢 42 缸体六角螺栓 8 -

18 锁紧螺母 1 合金钢 43 端盖六角螺栓 16 -

19 限位螺栓   2       合金钢 44 指示器螺栓 2 -

20 限位螺母 2 合金钢 45 活塞杆密封 1 -

21 弹簧前盖 1 合金钢 46 活塞密封 1 -

22 弹簧座 1 合金钢 47 六角螺母 12 -

23 弹簧导向杆轴承 1 合金钢 48 紧固螺栓 12 合金钢

24 弹簧 2 合金钢 49 销钉 2 -

25 弹簧座隔离瓣 1 合金钢 50 垫圈 1 -

液压拨叉式执行机构

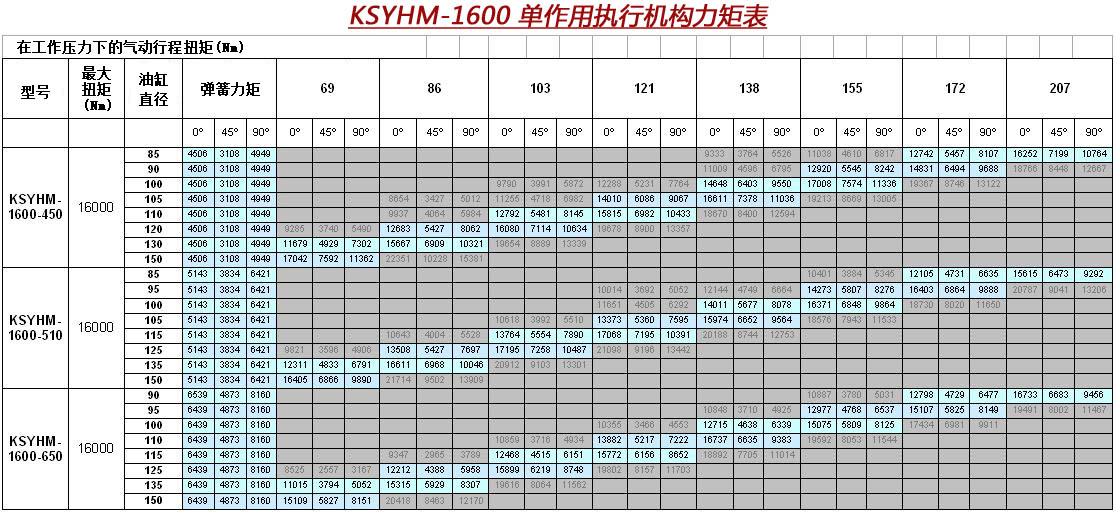

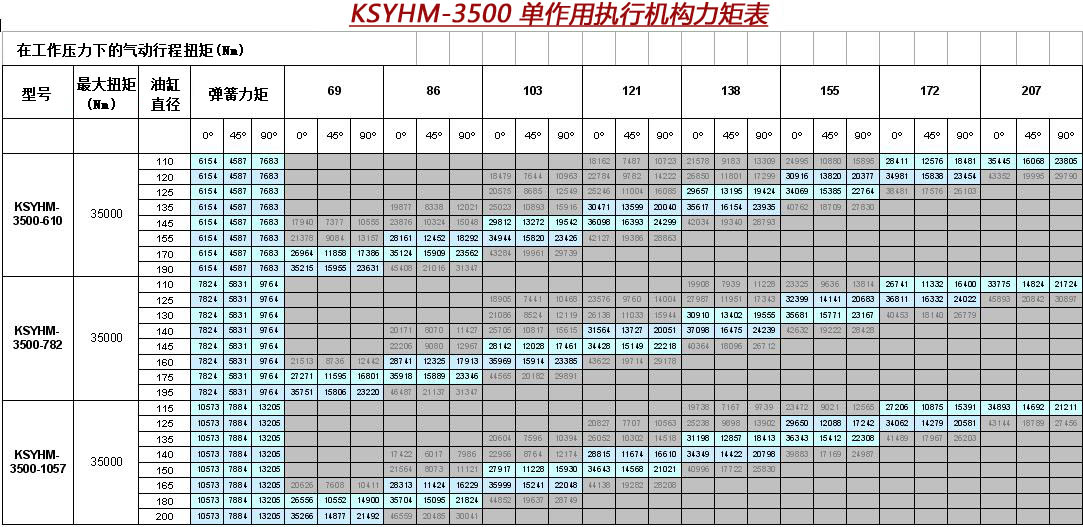

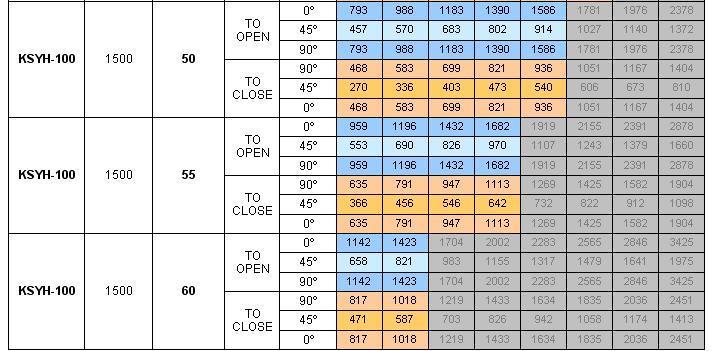

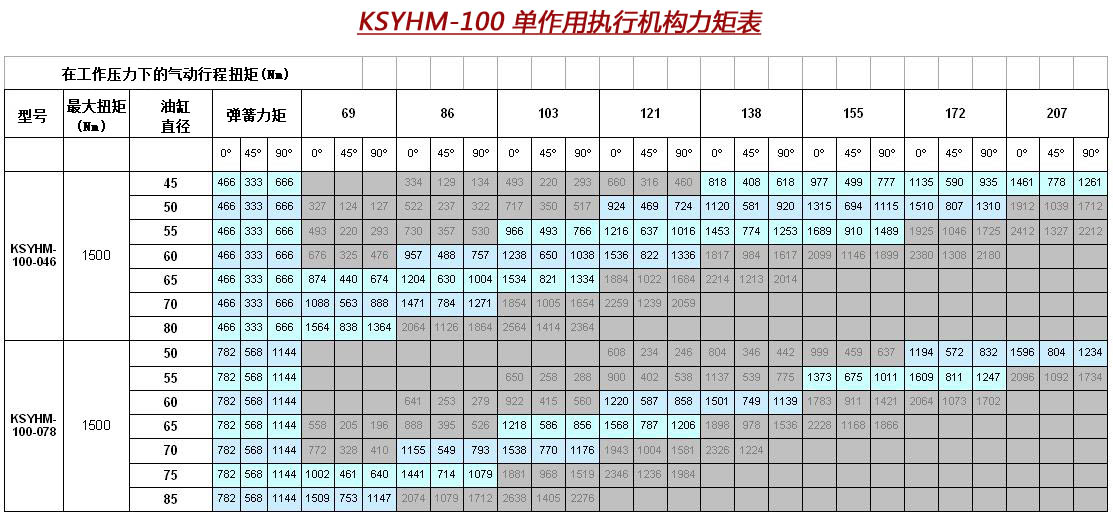

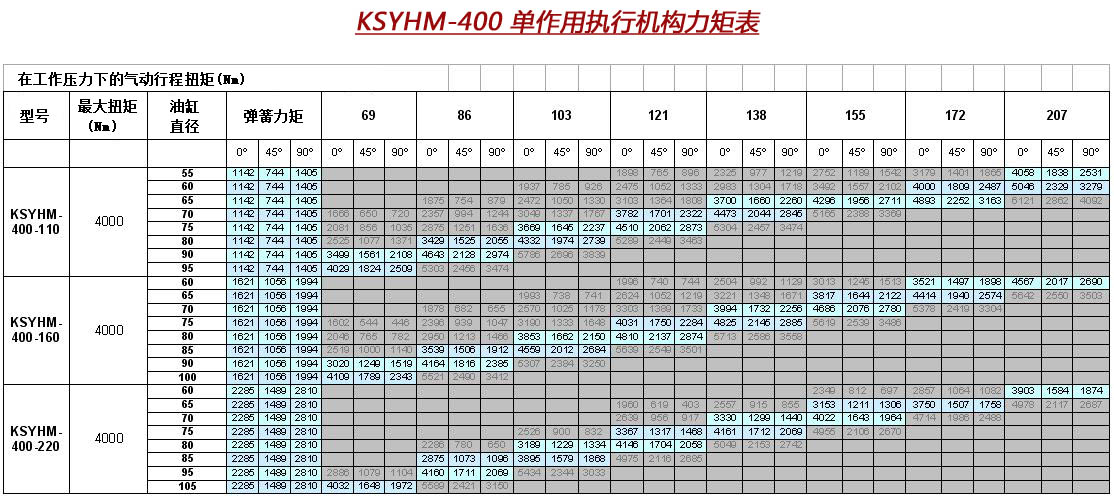

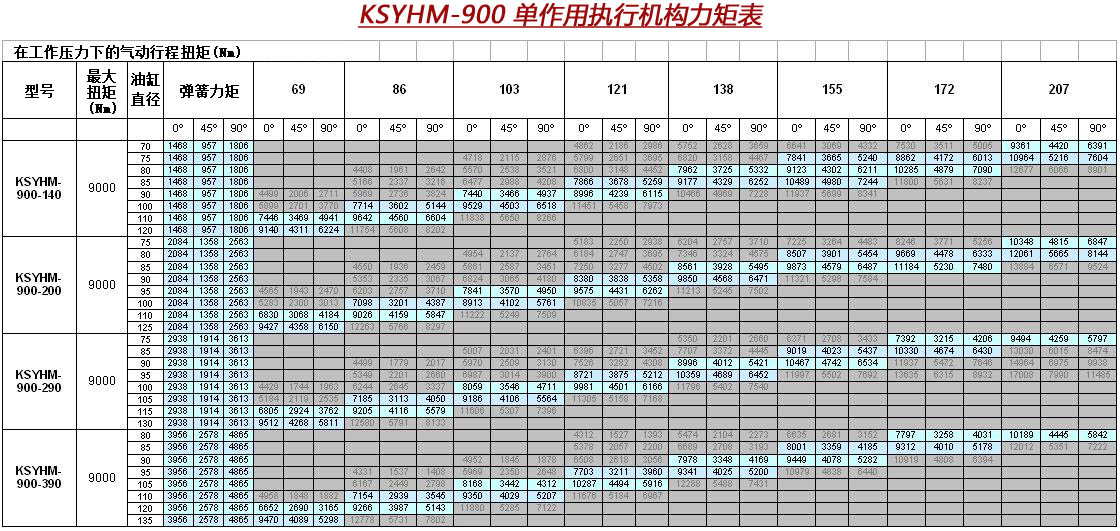

单作用执行机构特点

液压拨叉式执行机构

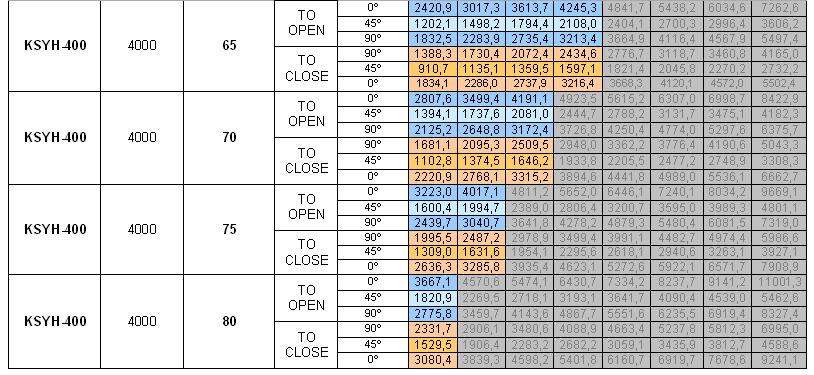

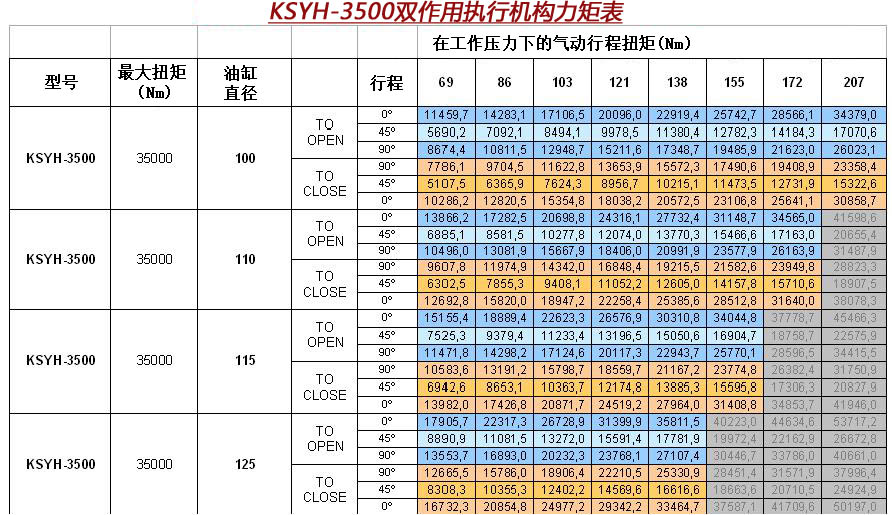

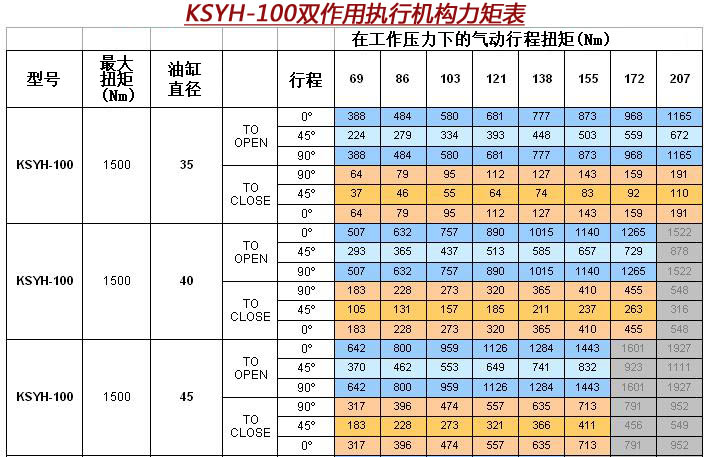

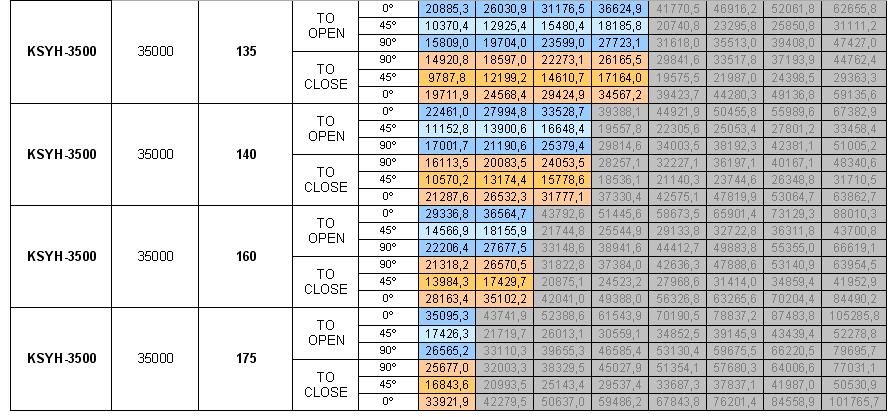

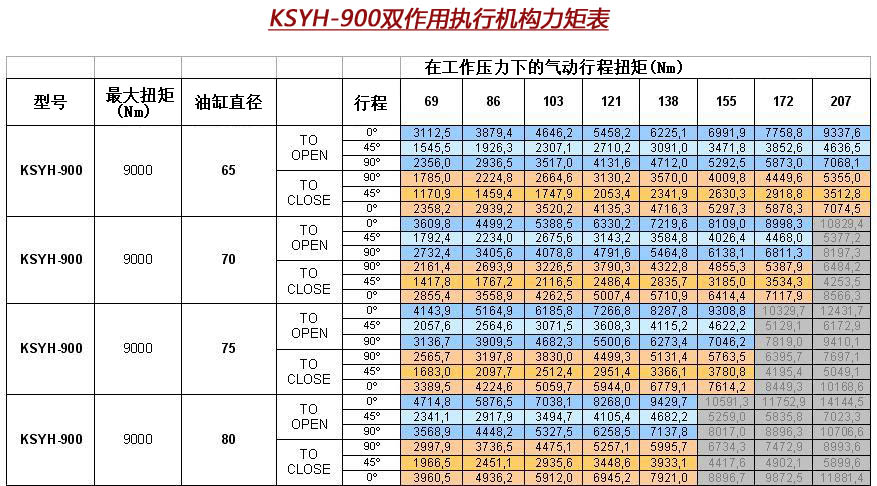

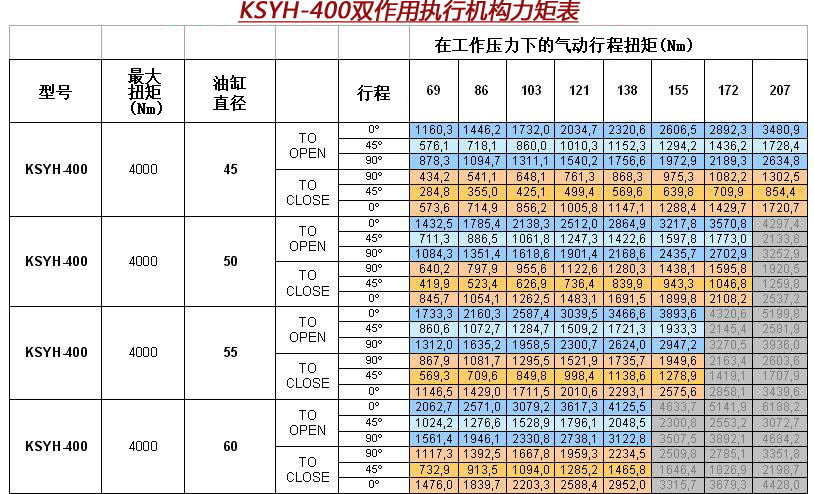

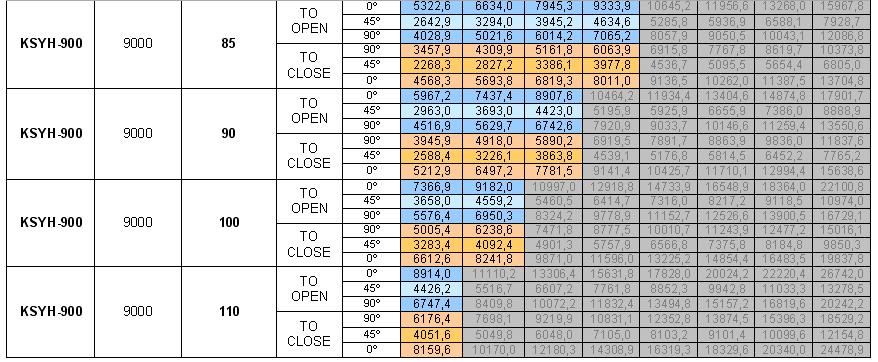

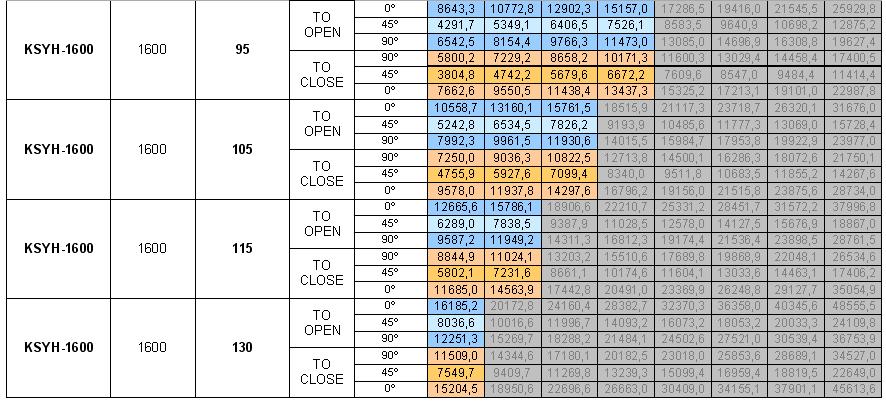

双作用执行机构特点

液压拨叉式执行机构

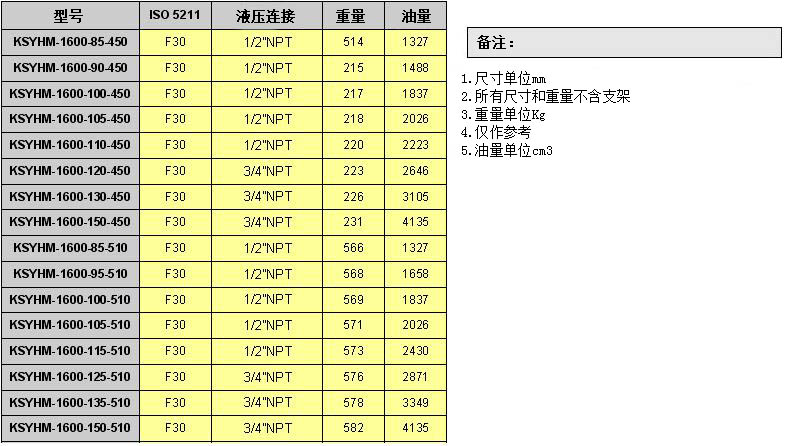

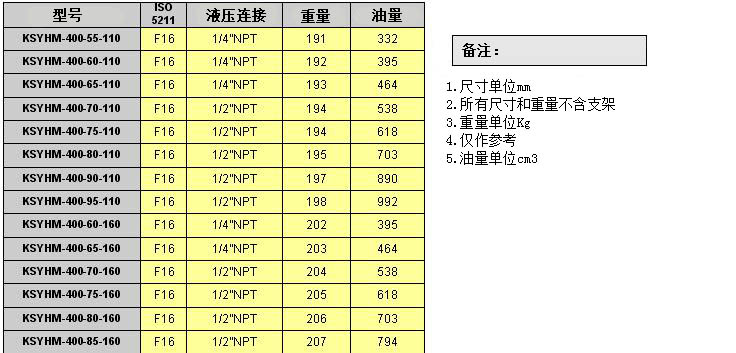

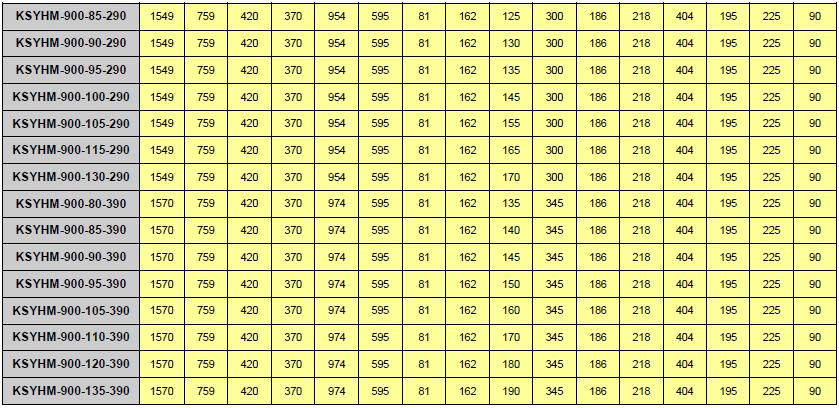

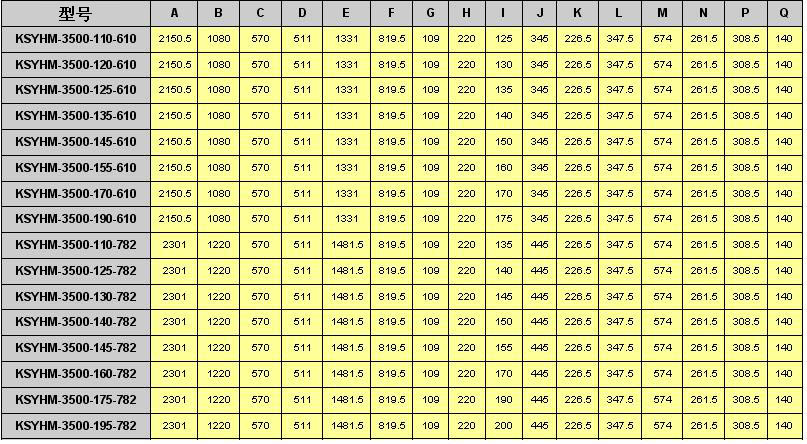

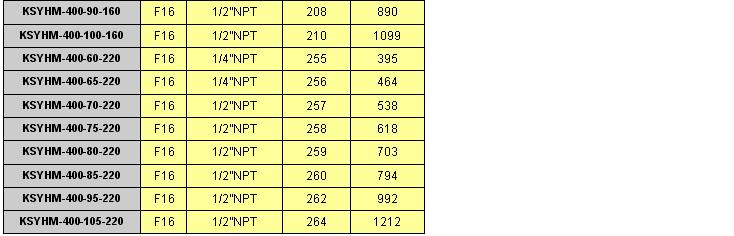

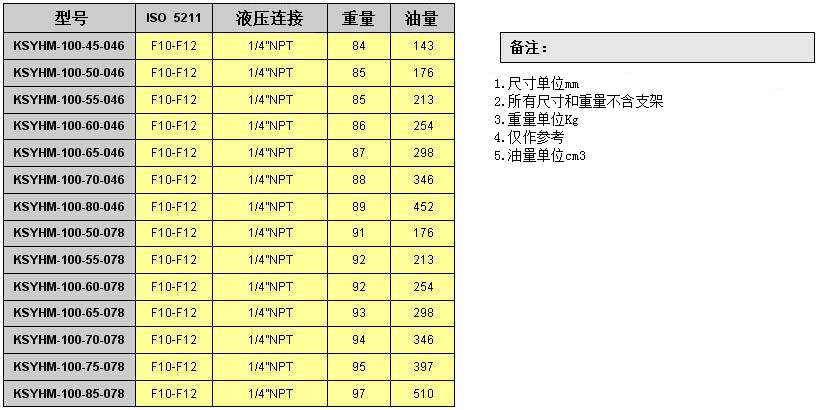

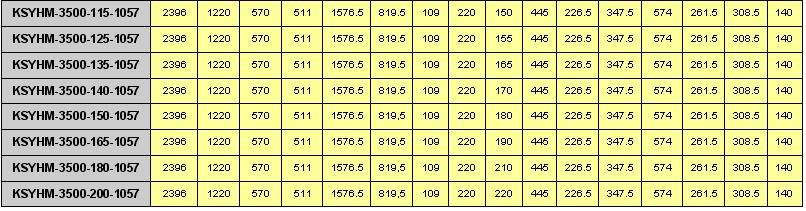

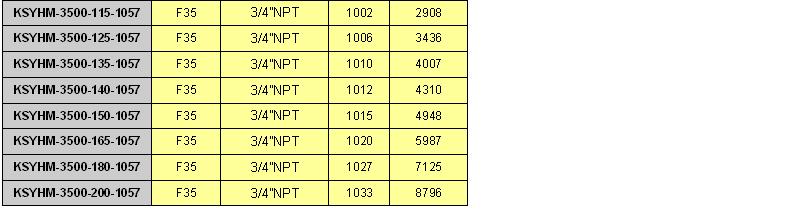

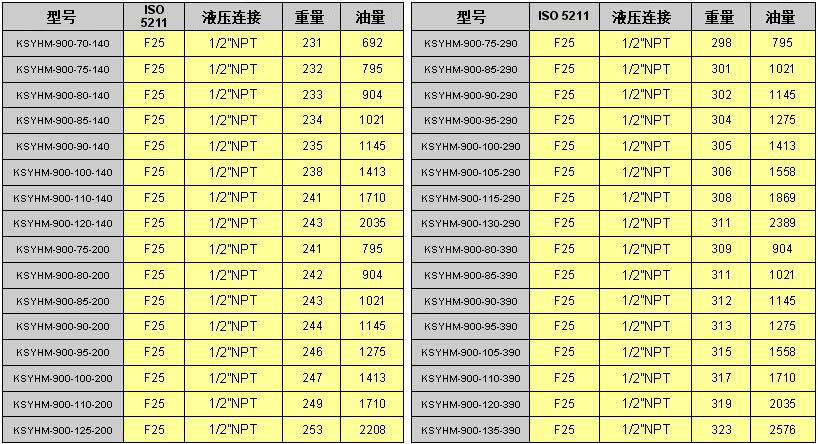

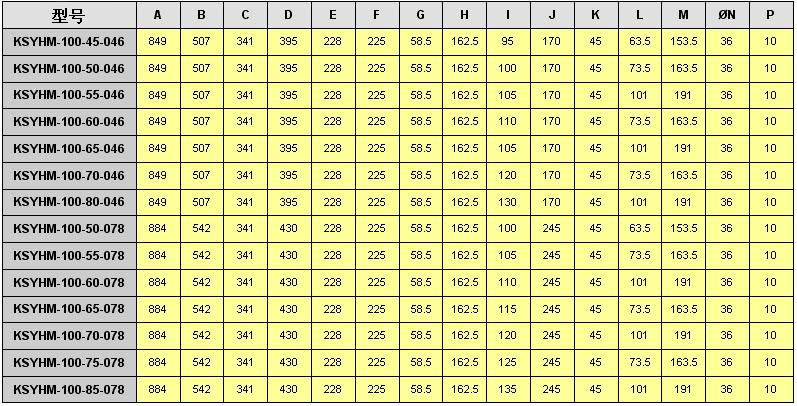

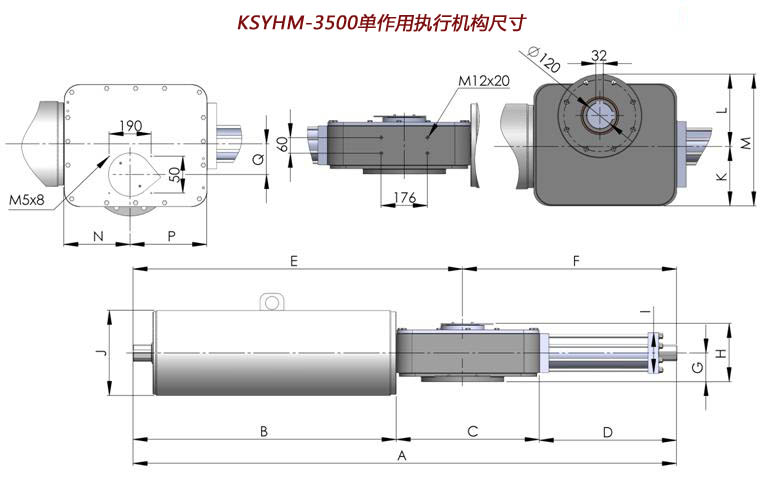

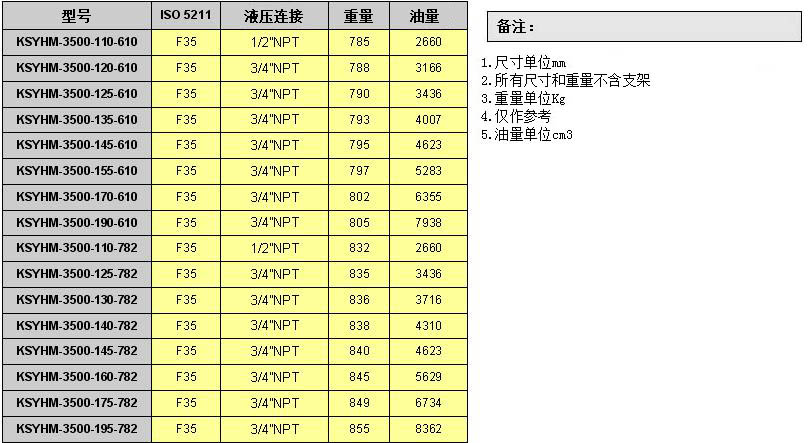

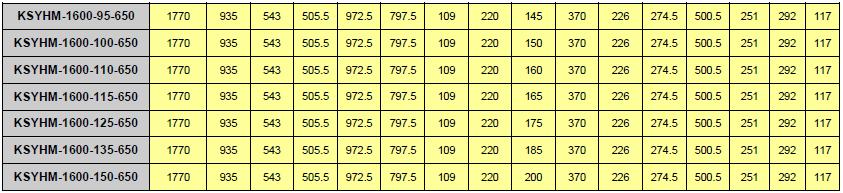

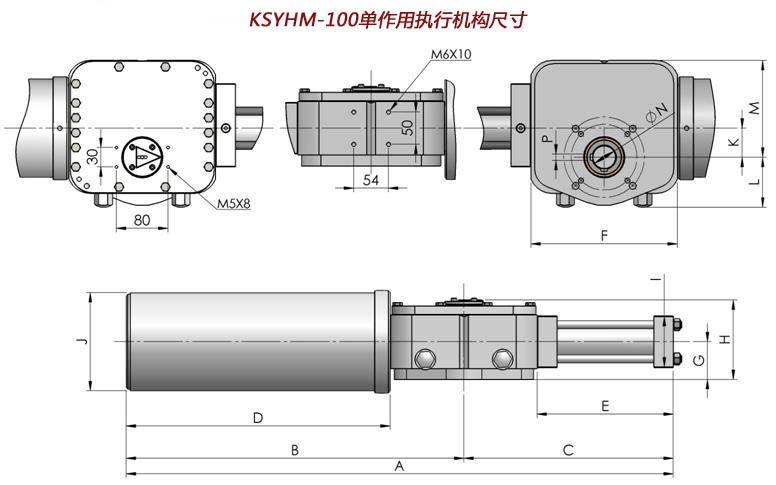

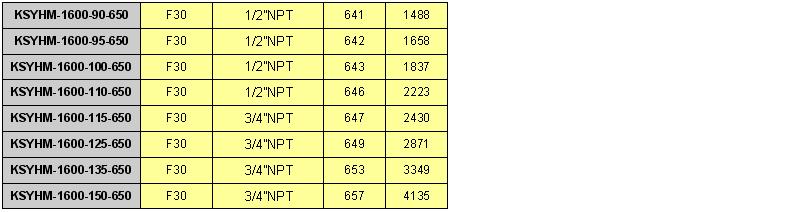

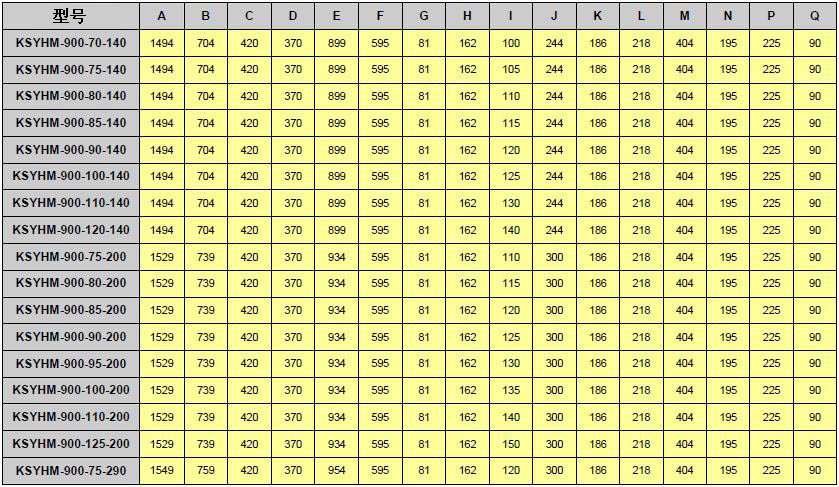

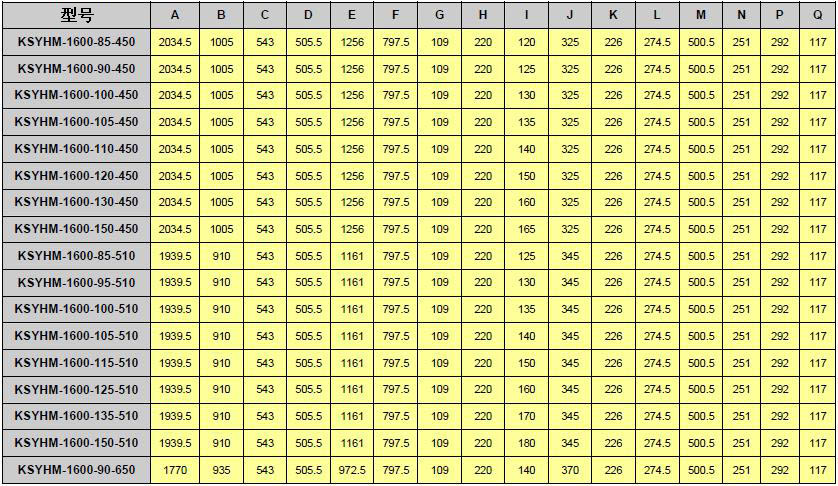

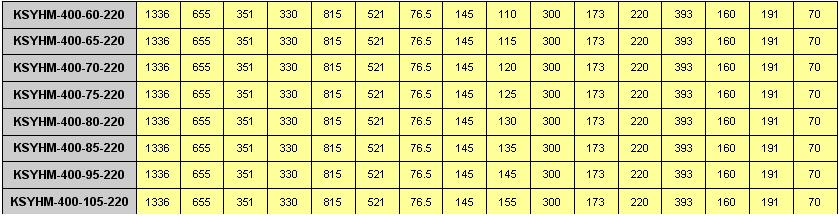

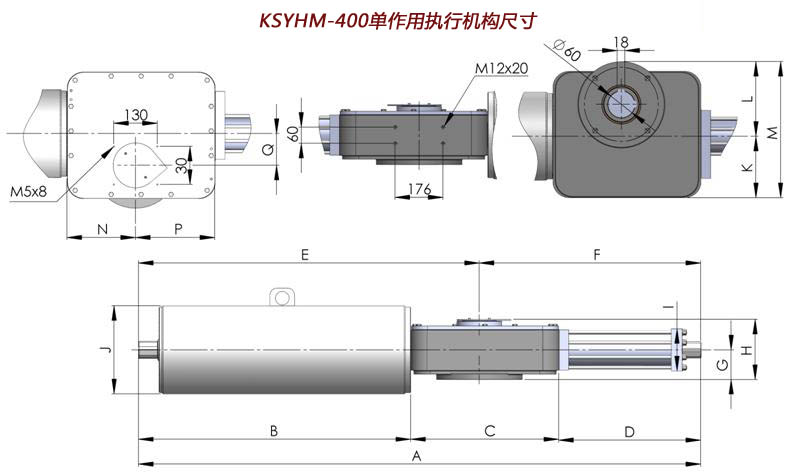

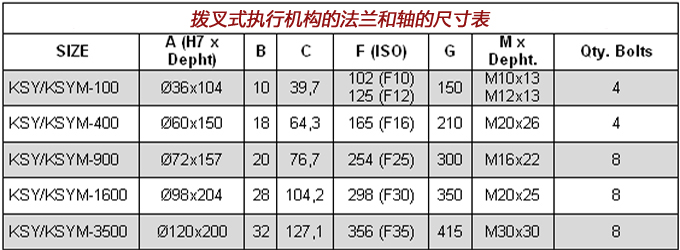

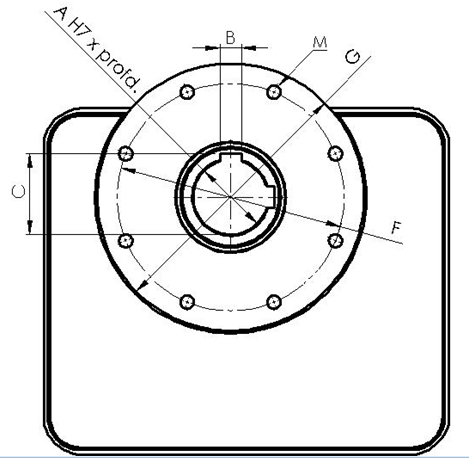

单作用执行机构尺寸

液压拨叉式执行机构

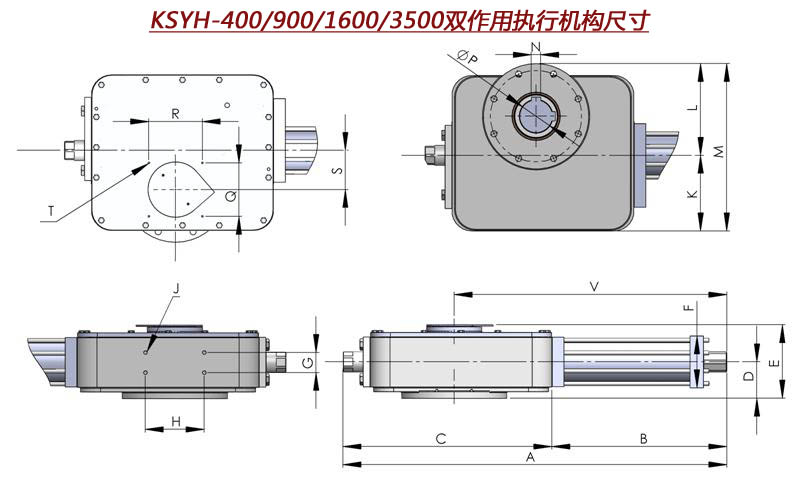

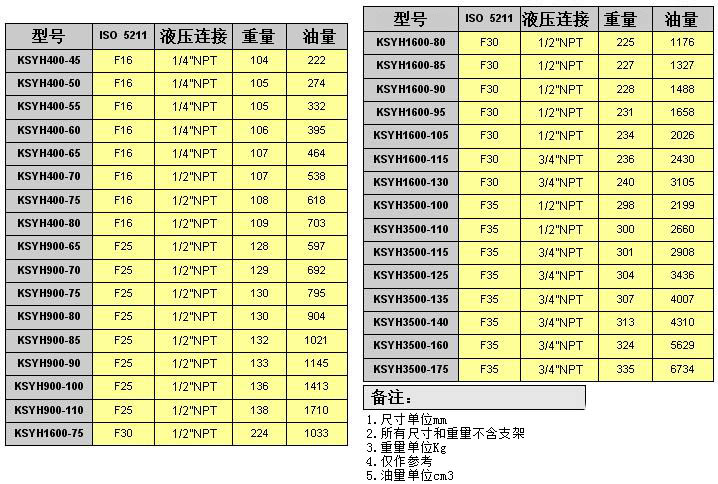

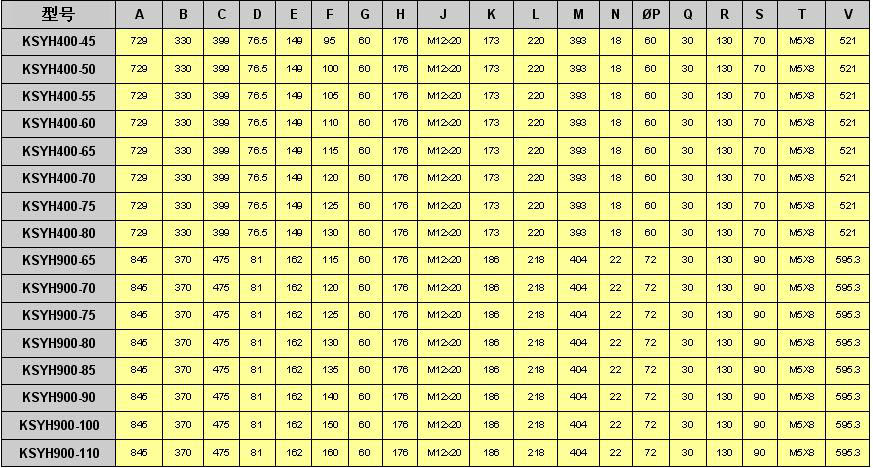

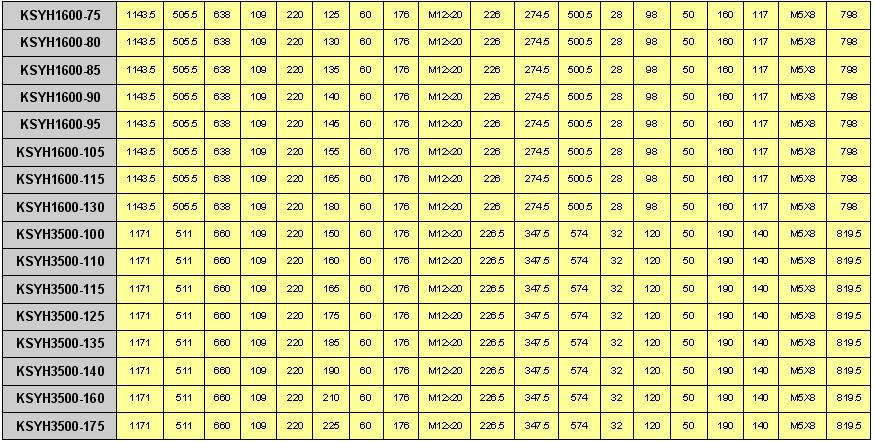

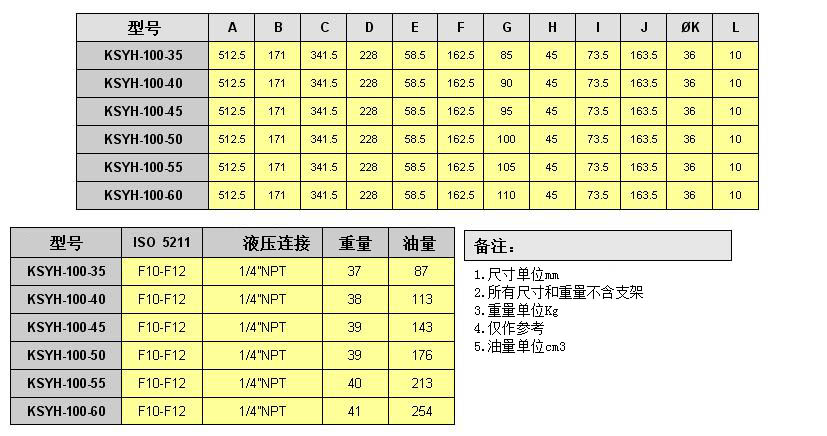

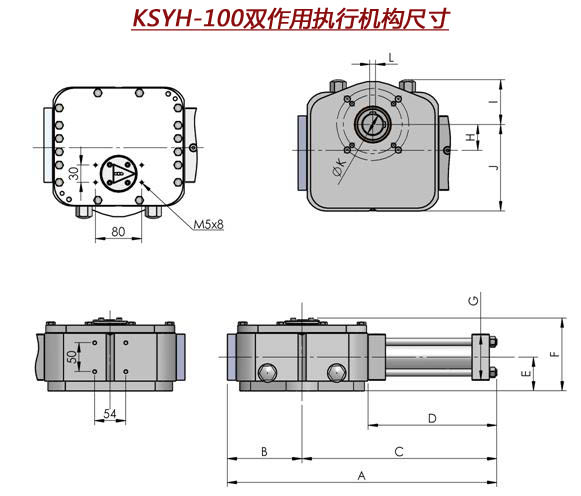

双作用执行机构尺寸
