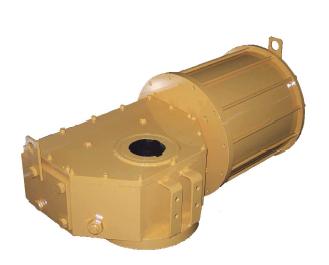

气动拨叉式执行机构
QUIFER的气动拨叉式执行器提供SYMMETRIC和CANTED两种选型。
拨叉式气动执行机构专门设计用于与各种阀门，如球阀、蝶阀、旋塞阀等一些角行程的设备。
拨叉式气动执行机构的设计可配备限位开关，电磁阀和定位器等配件。
选型
执行机构选型如下：
KSY-AAAA-XXX - 双作用执行机构
KSYM-AAAA-XXX-YYY - 单作用执行机构
其中：
AAAA- 代表执行机构种类 XX- 代表执行机构 YYY- 代表弹簧数量
技术特点
气源： 空气或非腐蚀性气体
工作温度 –20℃ ---- 60℃
润滑： 为保证正常运行寿命
旋转方式： 逆时针开启
运作范围： 90º ± 5º
产品选项
特制的O型圈可在高温、低温多种特殊气候下使用，特殊的涂层也符合腐蚀环境的要求。 拨叉式的所有型号在样本上均可查找。

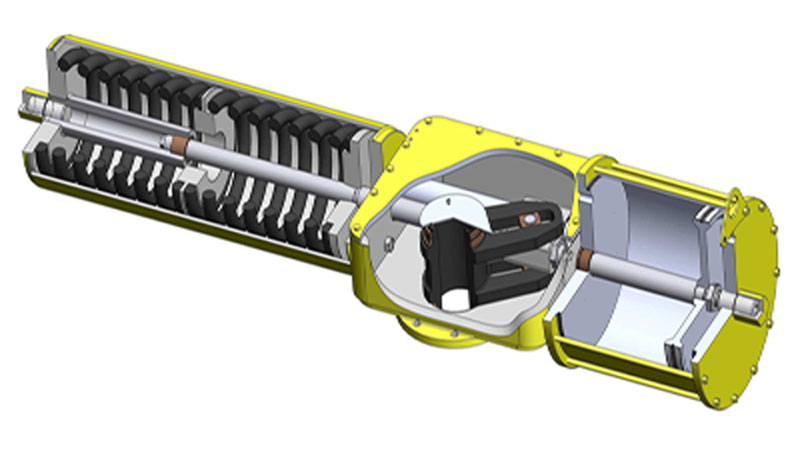

设计和结构
模块化的建造工艺使气缸和弹簧盒能够根据需要在缸体中央的左右位置切换安装 执行器气动缸按标准镀铬以保证其以提高耐腐蚀性和稳定性。 执行器内置镀铬导杆确保对活塞杆提供正确适当的支撑。 执行器采用提供了青铜轴承和滑动块，保障其用于平稳运行，同时和延长其使用寿命。 执行器采用外置液压缸作为动力。 单作用（弹簧回复）型号执行器配备焊接弹簧盒内装弹簧，以确保拆卸时安全稳定 执行器缸体的全密封结构封闭可在各种气候环境下工作 同和（BTC）和ETO（弹簧开启）类型的的阀门相比，拨叉式的机制可以为ETC和BTO（空气开启）类型的阀门提供更大的扭矩磁轭机制的设计能为ETC和BTO的阀提供更多扭矩。

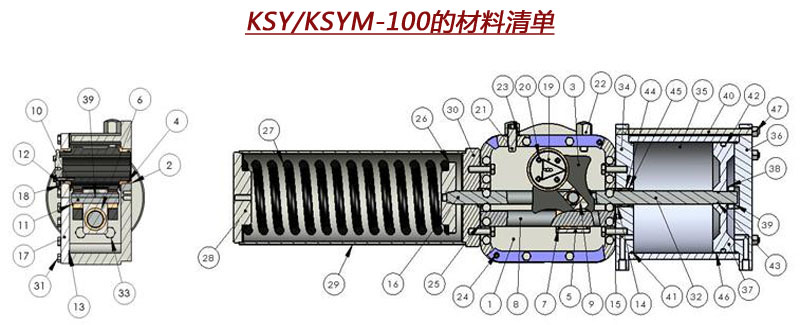

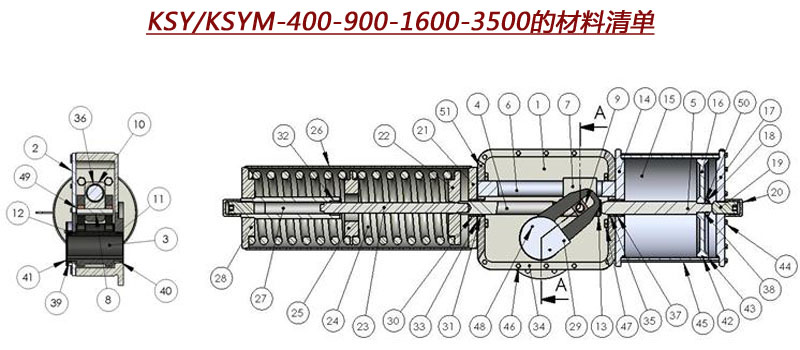

材料清单

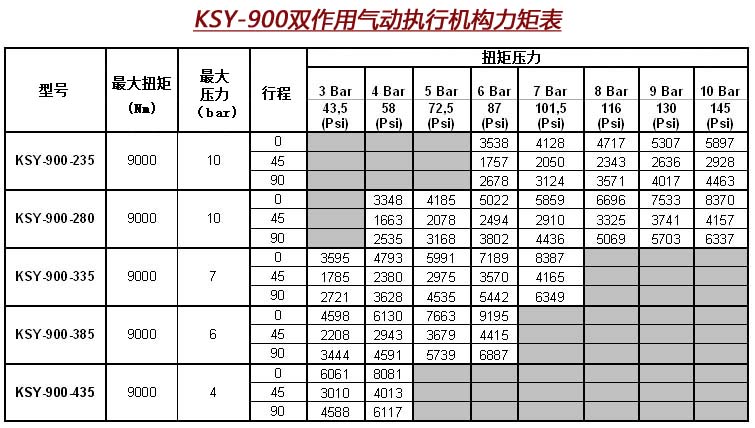

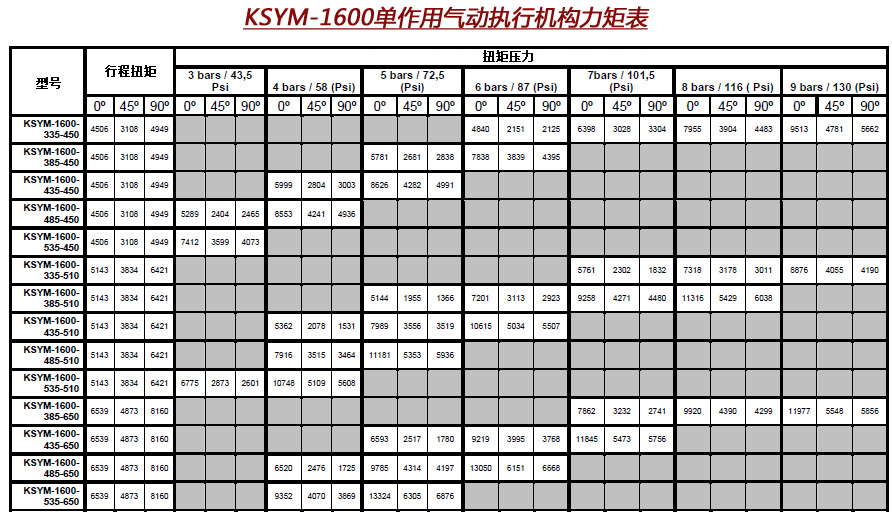

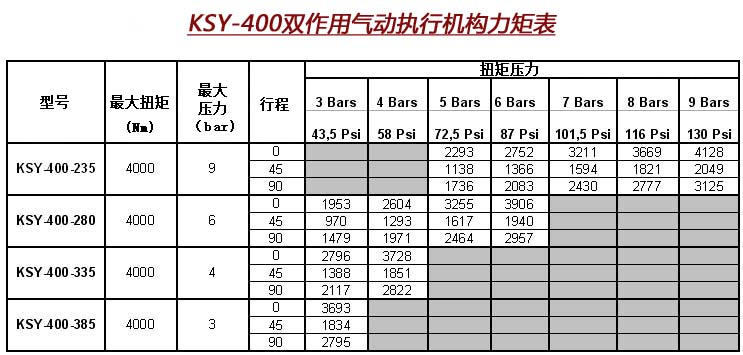

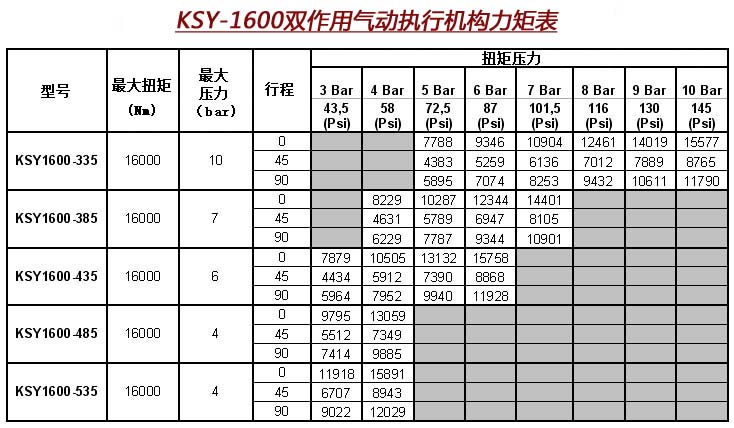

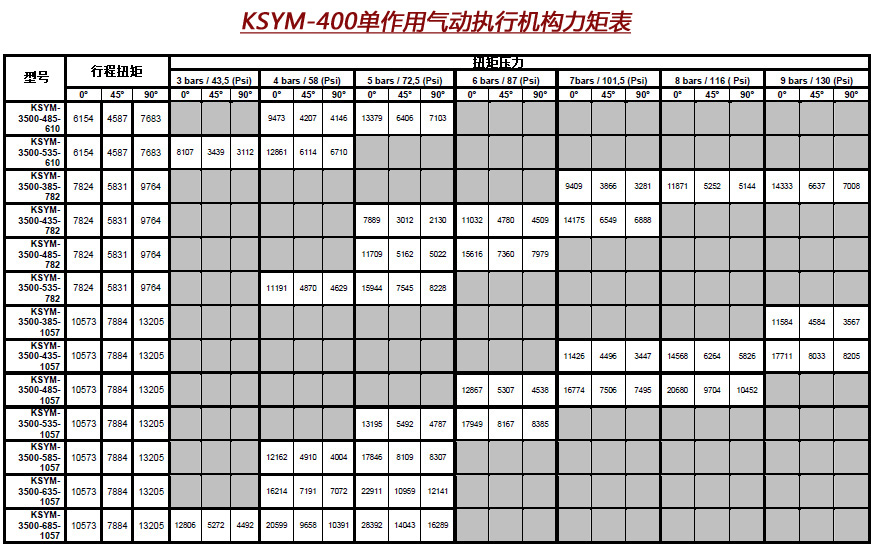

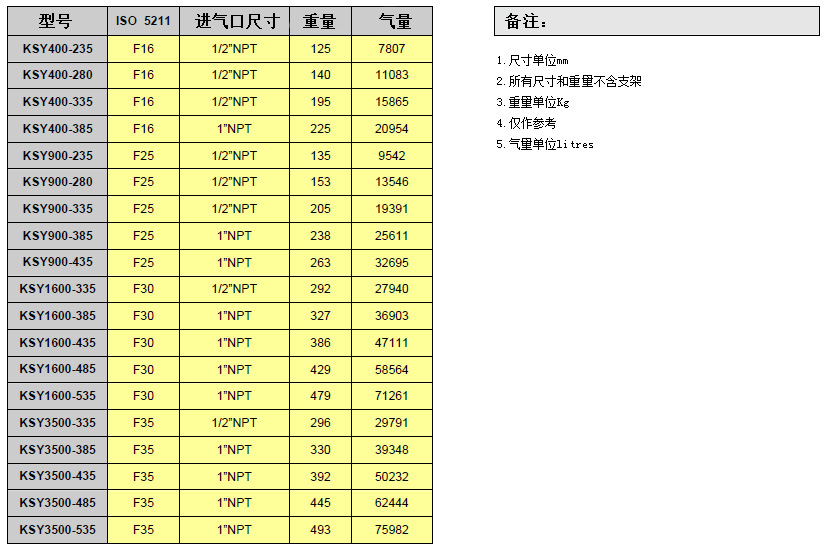

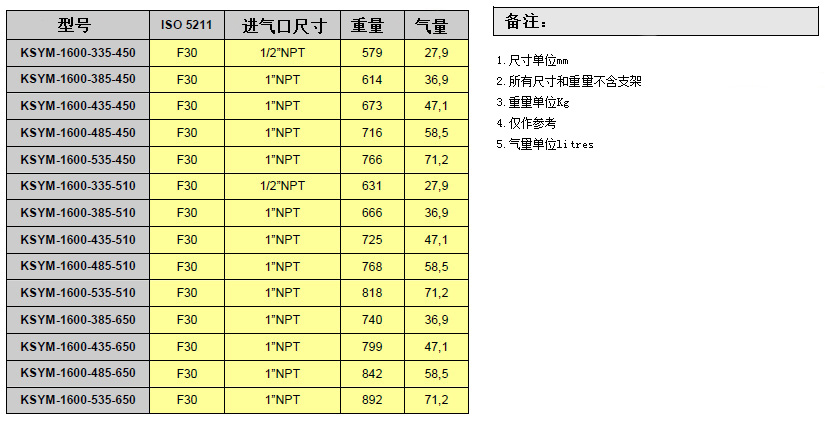

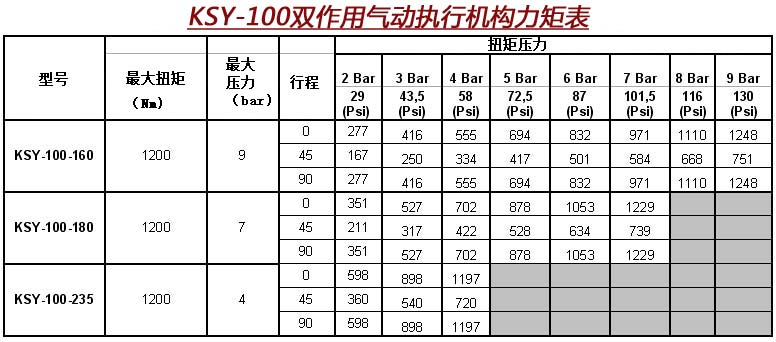

产品特点

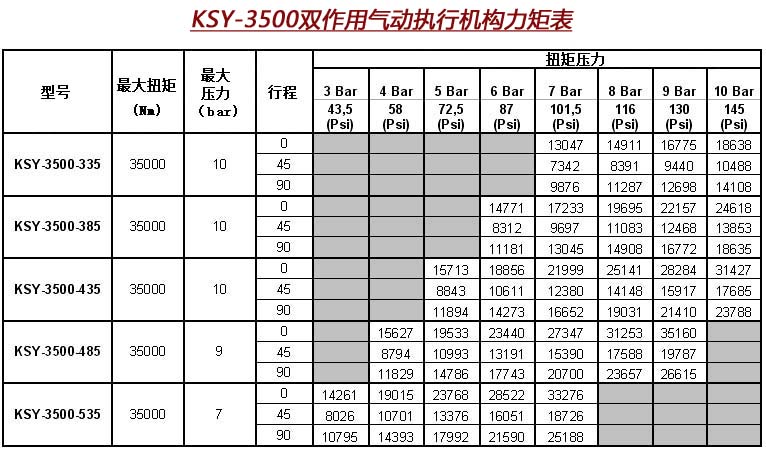

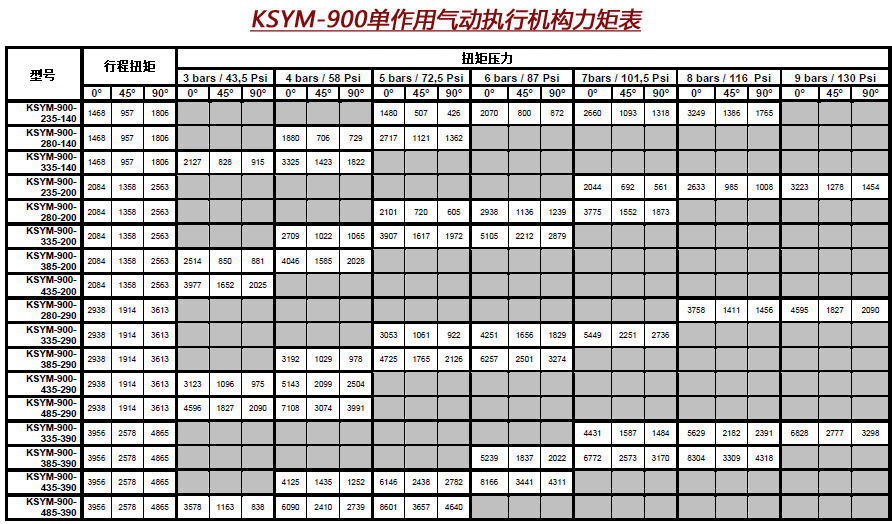

建议增加25%安全系数

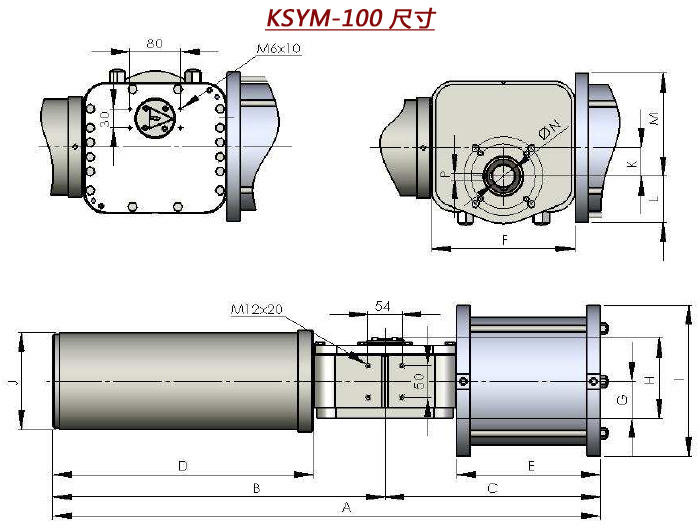

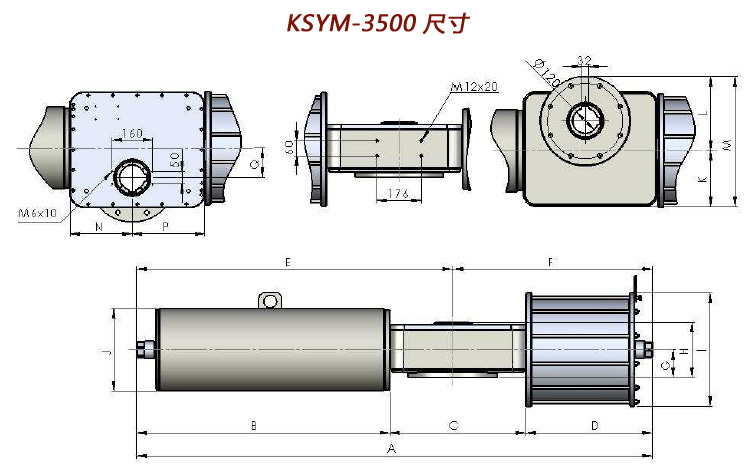

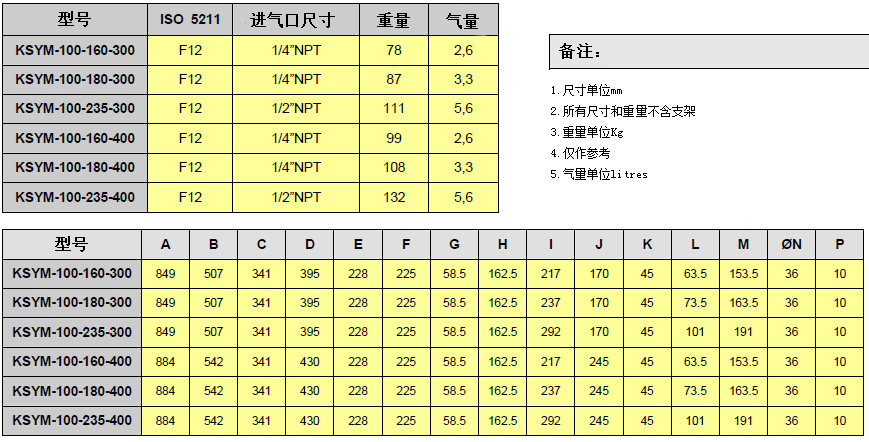

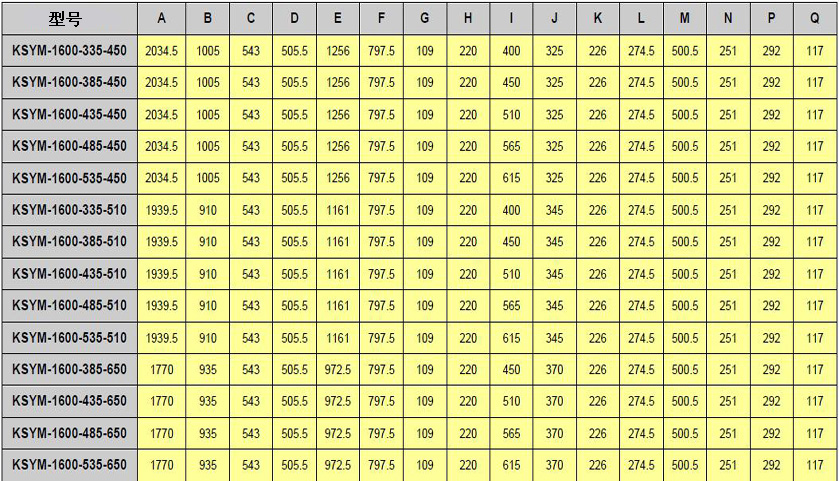

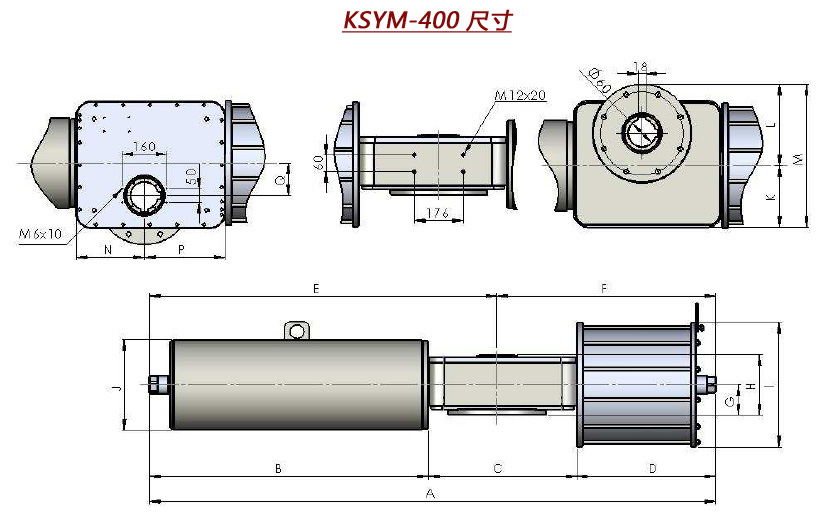

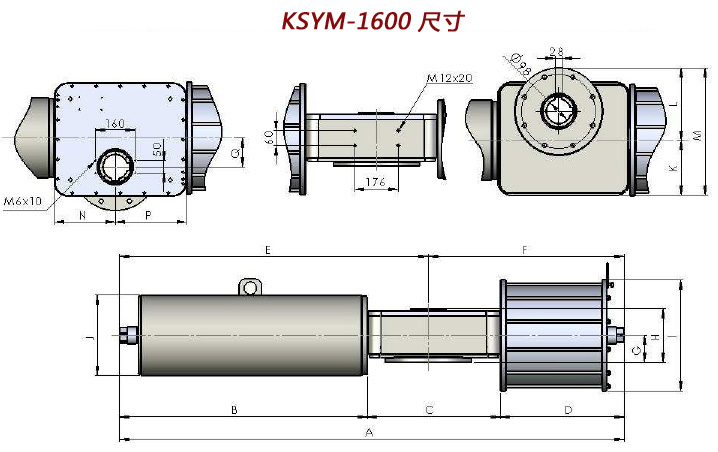

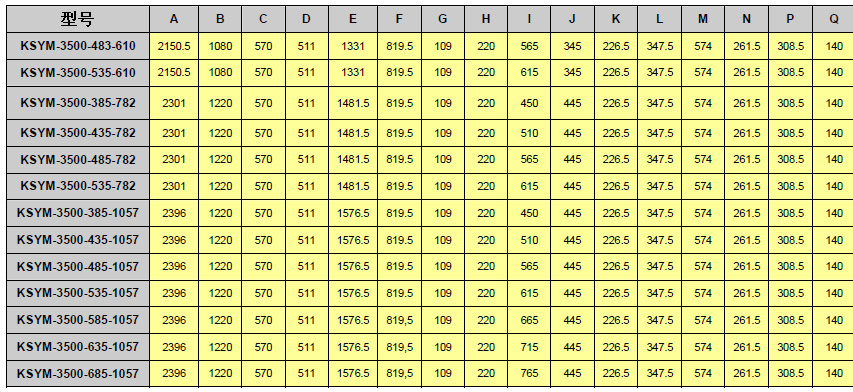

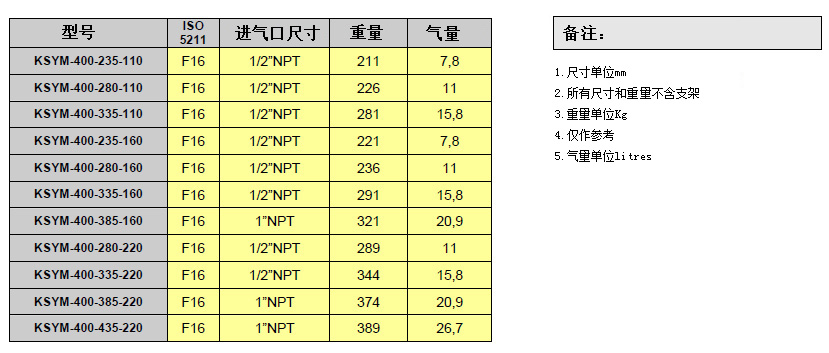

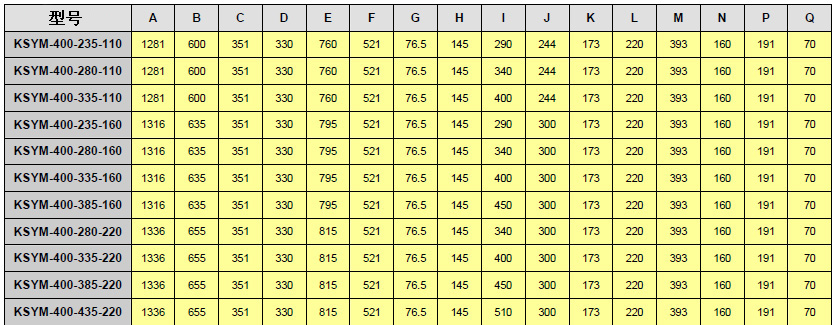

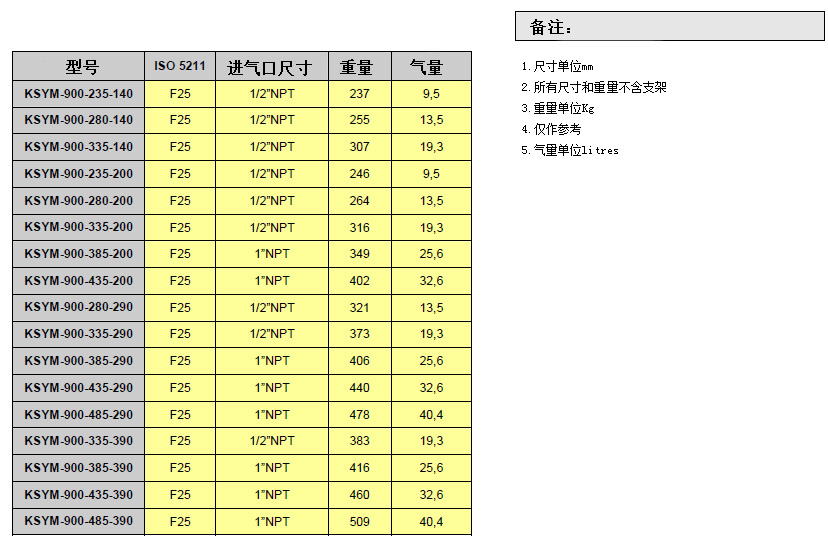

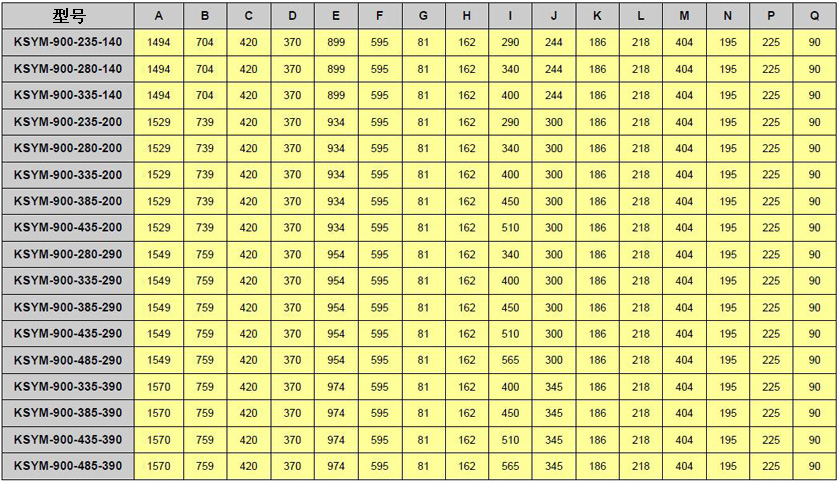

单作用执行机构尺寸

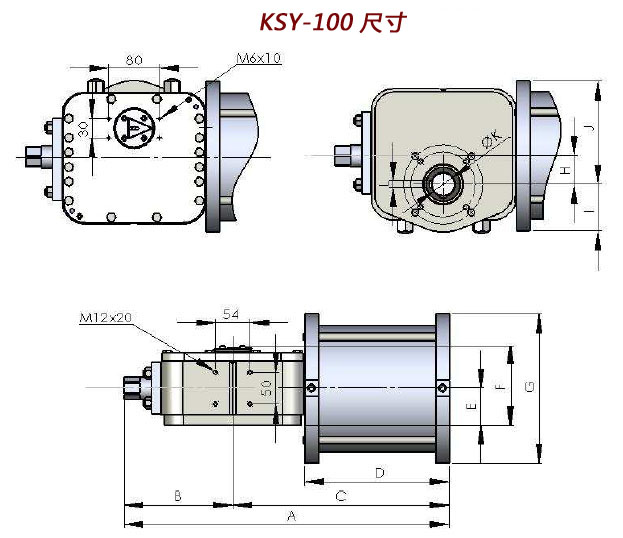

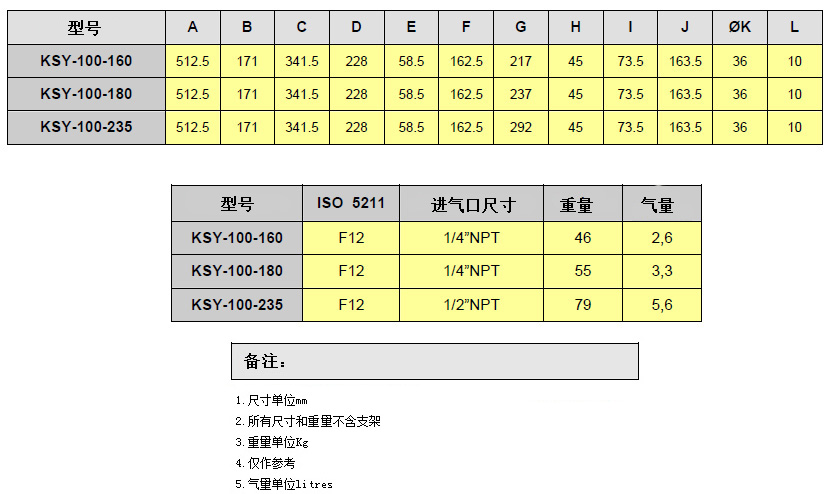

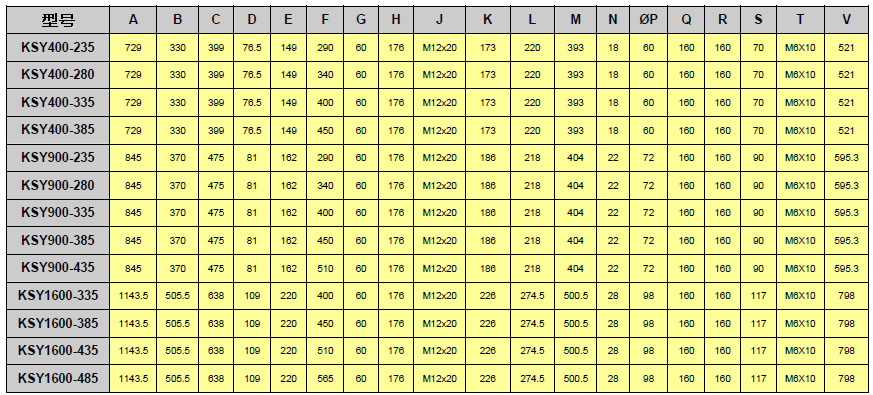

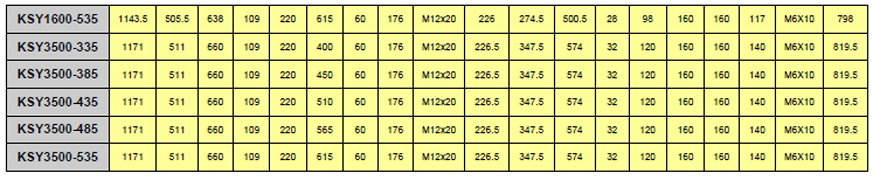

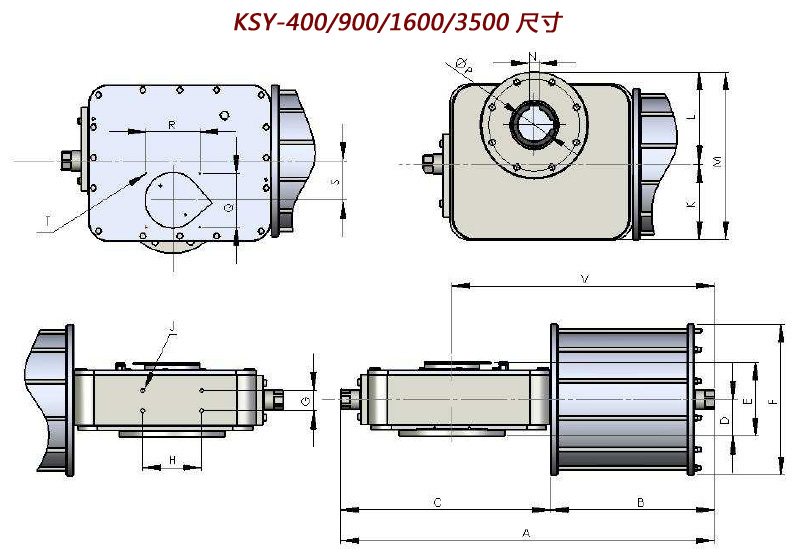

双作用执行机构尺寸
