产品 材料清单 产品特点 尺寸

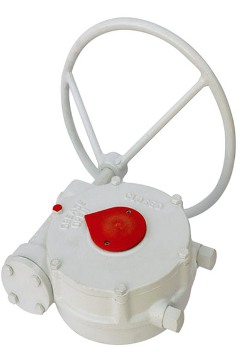

手动齿轮箱

QUIFER执行机构S.L公司考虑到在液压执行机构不运作的时候运用齿轮箱来控制阀门运作。

手动齿轮箱配合执行机构是符合海上标准运作的

QUIFER的手动齿轮箱的设计为直角回传阀门服务，如球阀，蝶阀，旋塞阀。

QUIFER的手动齿轮箱的初始状态为关闭。

选型

RK-XXX - 手动齿轮箱

XXX 为手动齿轮箱的型号

技术特点

阀门连接法兰根据:ISO 5211:2001

工作温度：-20ºC to 100ºC

行程范围：0º±5º to 90º±5º

力矩：250Nm. - 8000Nm

材料为铸铁和碳钢

齿轮箱使用蜗杆轴系统

齿轮箱上都有位置指示器

产品选项

齿轮箱在高温和低温下均可使用。

齿轮箱均采用特殊涂层。

所有执行机构都可以连接齿轮箱和阀门。

手动齿轮箱

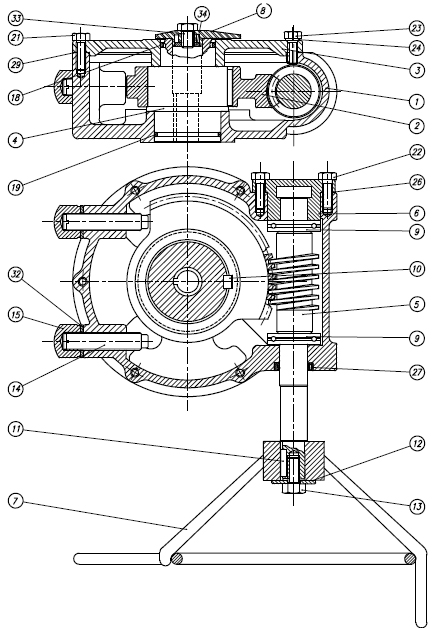

材料清单

序号描述数量材质备注

1 箱体 1 GGG-40

2 直角转向杆 1 GGG-60/70

3 外壳 1 GGG-40

4 主轴 1 F-1140

5 蜗轮 1

6 端盖 1 GG-25

7 手轮 1 碳素钢

8 指示器 1 尼龙

9 滚珠 2 碳素钢 51104

10 转向杆键槽 1 碳素钢 10*8*25

11 手轮限位 1 碳素钢 6*6*25

12 手轮垫圈 1 碳素钢 8*22*1.5

13 手轮螺栓 1 碳素钢 DIN933 M8*12

14 限位螺栓 2 碳素钢

15 限位螺母 2 碳素钢

16 轴顶O型圈 1 丁晴橡胶-N 39*3.5

17 轴底O型圈 1 丁晴橡胶-N 46*3

18 端盖螺栓 5 碳素钢 DIN933 M6*20

19 底盖螺栓 4 碳素钢 DIN933 M6*20

20 润滑螺栓 1 碳素钢 DIN933 M6*20

21 润滑垫片 1 碳素钢 7*10*1.5

22 底盖密封 1

23 护圈 1 丁晴橡胶-N 20*30*7

24 端盖密封 1

25 限位垫片 2 铝合金

26 指示器螺栓 1 尼龙

27 指示器垫片 1 碳素钢 DIN933

手动齿轮箱

产品特点

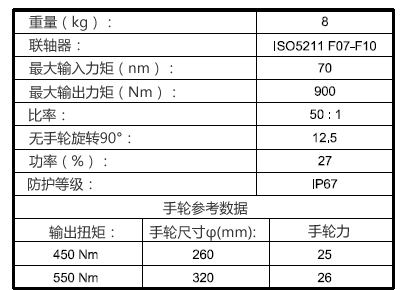

RK-45 F07-F10

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
0 ± 5º--90º ± 5º
材料清单
主体材料：GGG-40
转向杆材料：GGG-60/70
端盖材料：GGG-40
底盖材料：GG-25
蜗轮材料：CK-45碳素钢+特尼弗

技术要求
为保证正常运行寿命，需进行润滑
手轮尺寸φ260mm
特殊涂层
全密封
可提供φ320的手轮

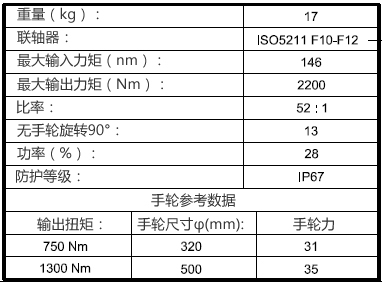

RK-75 F10-F12 / F14

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮
运作范围
0 ± 5º--90º ± 5º
材料清单
主体材料：GGG-40
转向杆材料：GGG-60/70
端盖材料：GGG-40
底盖材料：GG-25
蜗轮轴材料：F-1140碳素钢
蜗轮材料：CK-45碳素钢+特尼弗

技术特点
为保证正常运行寿命，需进行润滑
手轮尺寸φ500mm
特殊涂层
全密封
可提供φ750的手轮

RK-125 F12-F14-F16

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮

运作范围
0 ± 5º--90º ± 5º

材料清单
主体材料：GGG-40
转向杆材料：GGG-60/70
端盖材料：GGG-40
底盖材料：GG-25
蜗轮轴材料：F-1140碳素钢
蜗轮材料：CK-45碳素钢+特尼弗

技术特点
为保证正常运行寿命，需进行润滑
手轮尺寸φ500mm
特殊涂层
全密封
可提供φ750的手轮

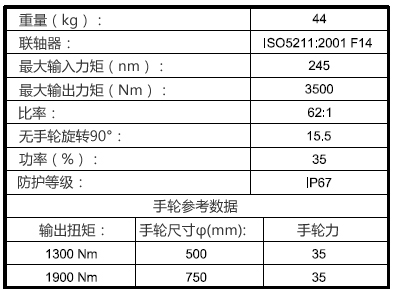

RK-400 F14-F16

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮

运作范围
0 ± 5º--90º ± 5º

材料清单
主体材料：GGG-40
转向杆材料：GGG-60/70
端盖材料：GGG-40
底盖材料：GG-25
蜗轮轴材料：F-1140碳素钢
蜗轮材料：CK-45碳素钢+特尼弗
齿轮箱和外壳材料GGG-40
内齿轮材料F-1140碳素钢

技术特点
为保证正常运行寿命，需进行润滑
手轮尺寸φ500mm
特殊涂层
全密封
可提供φ750的手轮

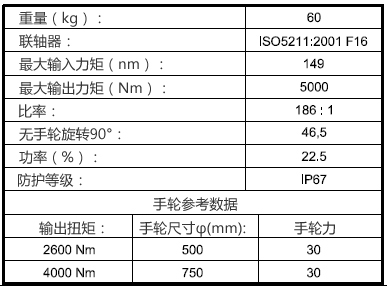

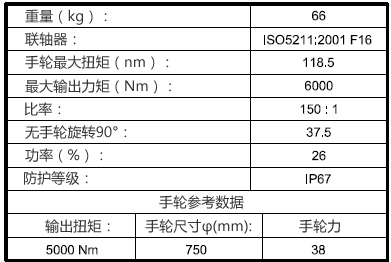

RK-600 F16

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮

运作范围
0 ± 5º--90º ± 5º

材料清单
主体材料：GGG-40
齿条材料：铜
转向杆材料：GGG-60/70
端盖材料：GGG-40
底盖材料：GG-25
蜗轮轴材料：F-1140碳素钢
蜗轮材料：CK-45碳素钢+特尼弗
齿轮箱和外壳材料GGG-40
内齿轮材料F-1140碳素钢

技术特点
为保证正常运行寿命，需进行润滑
手轮尺寸φ500mm
特殊涂层

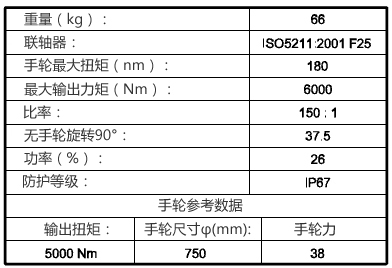

RK-600 F25

操作说明
开启：逆时针转动手轮
关闭：顺时针转动手轮

运作范围
0 ± 5º--90º ± 5º

材料清单
主体材料：GGG-40
齿条材料：铜
转向杆材料：GGG-60/70
端盖材料：GGG-40
底盖材料：GG-25
蜗轮轴材料：F-1140碳素钢
蜗轮材料：CK-45碳素钢+特尼弗
齿轮箱和外壳材料GGG-40
内齿轮材料F-1140碳素钢

技术特点
为保证正常运行寿命，需进行润滑
手轮尺寸φ500mm
特殊涂层

手动齿轮箱

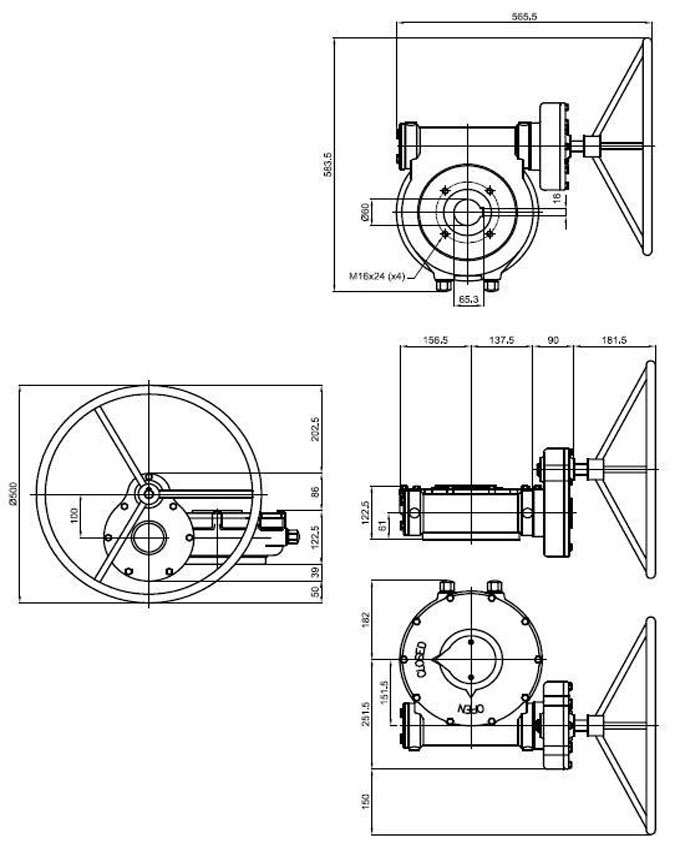

尺寸

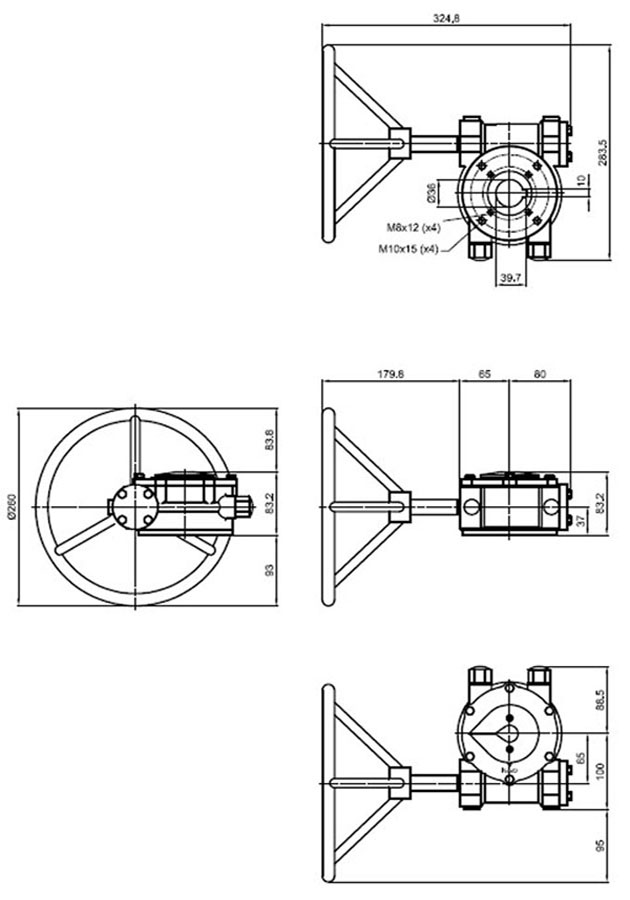

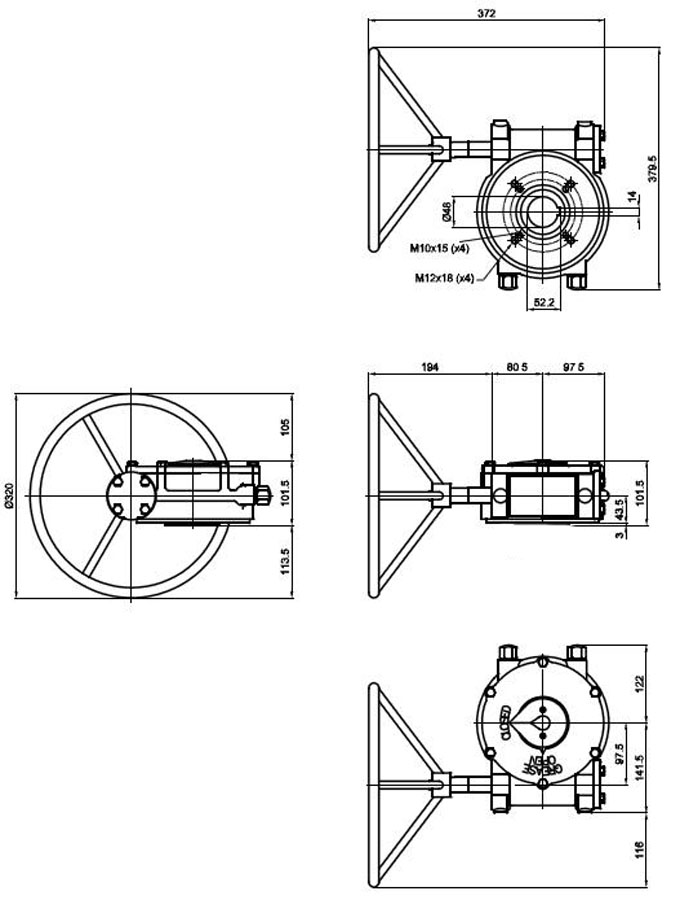

RK-45 F07-F10 的尺寸 (mm)

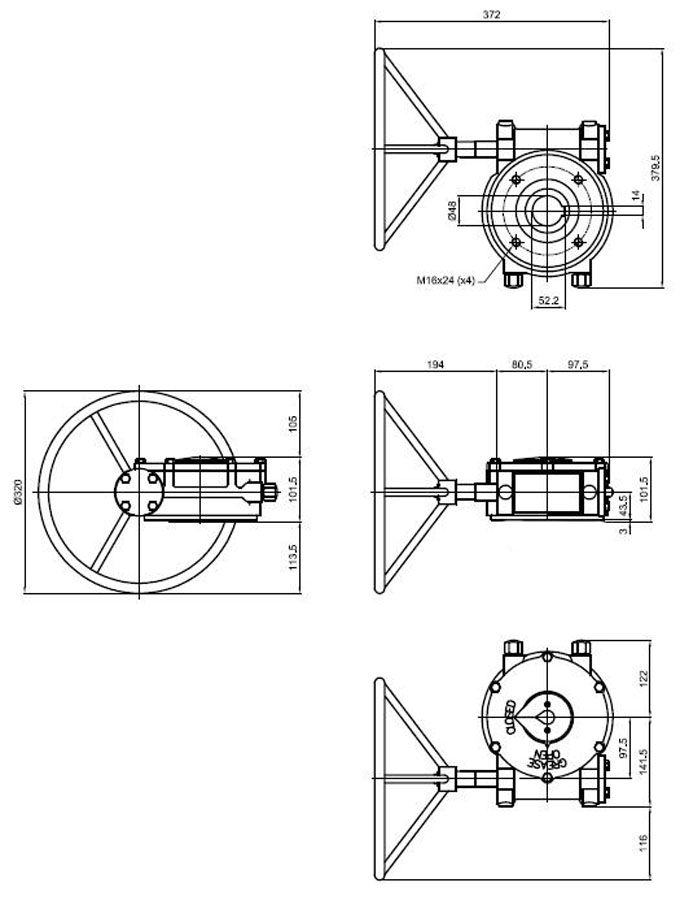

RK-75 F10-F12 的尺寸 (mm)

RK-75 F14 的尺寸 (mm)

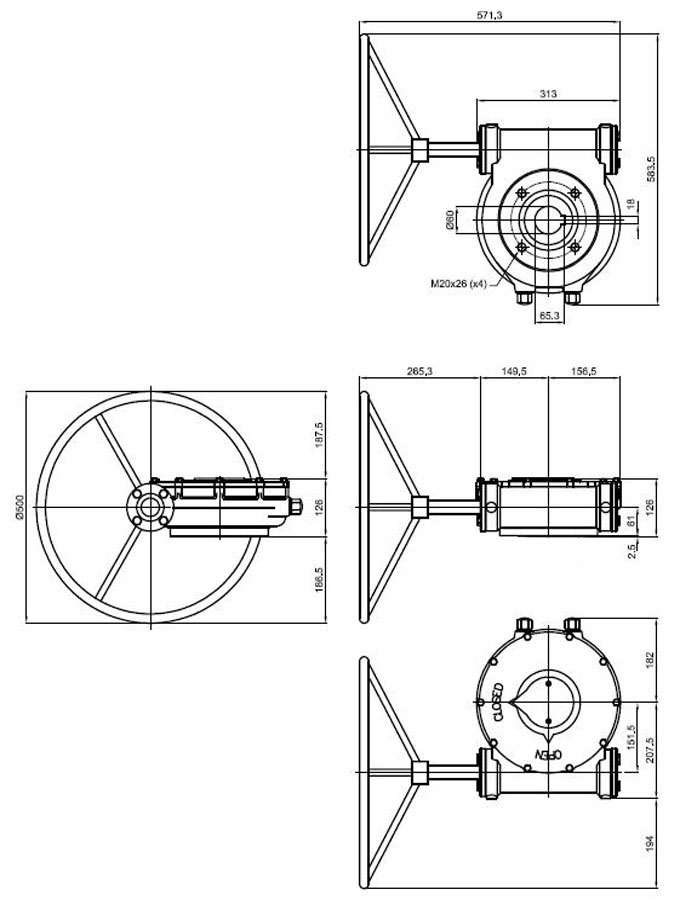

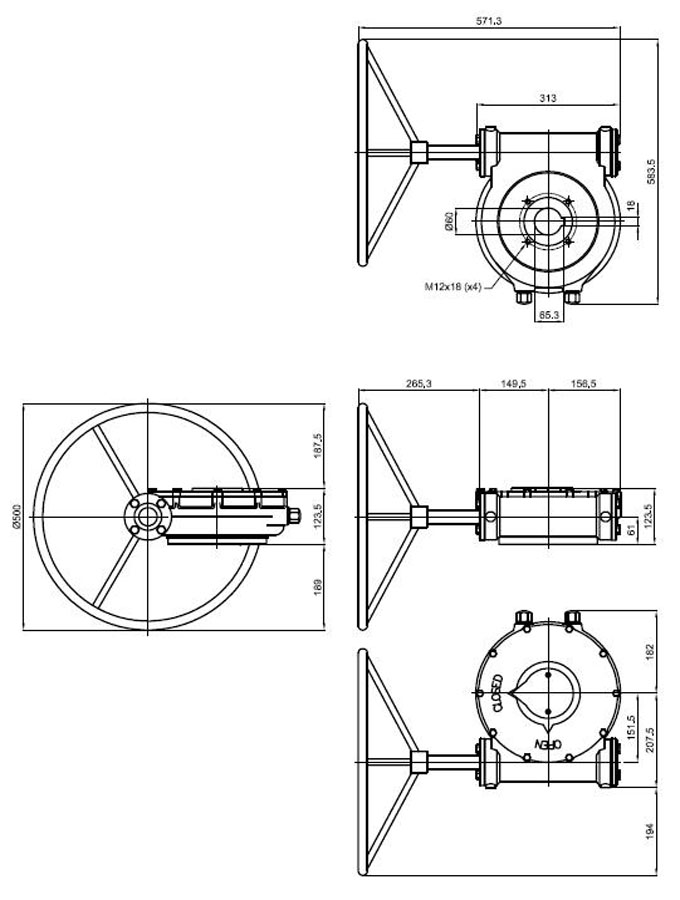

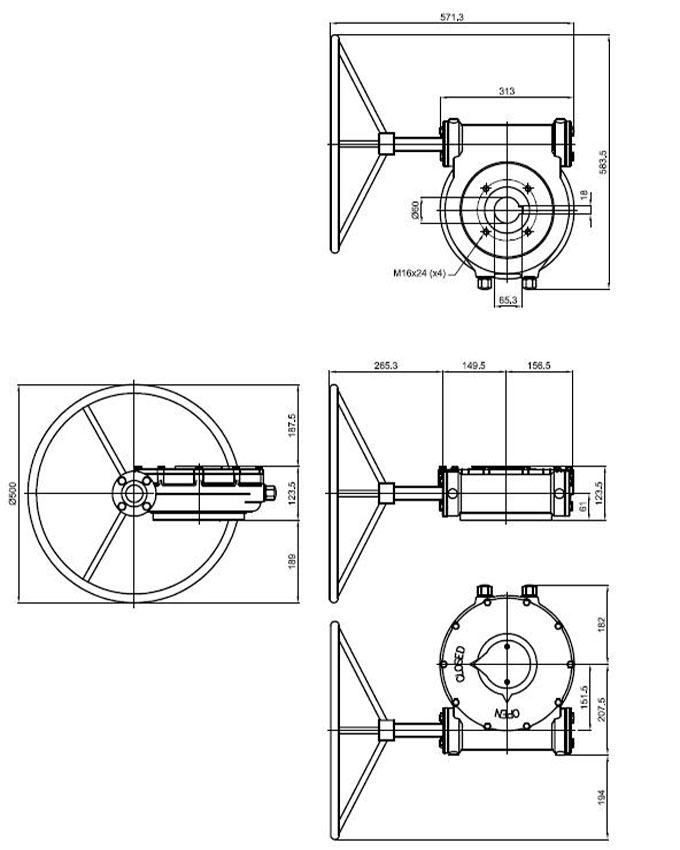

RK-125 F12 的尺寸 (mm)

RK-125 F14 的尺寸 (mm)

RK-125 F16 的尺寸 (mm)

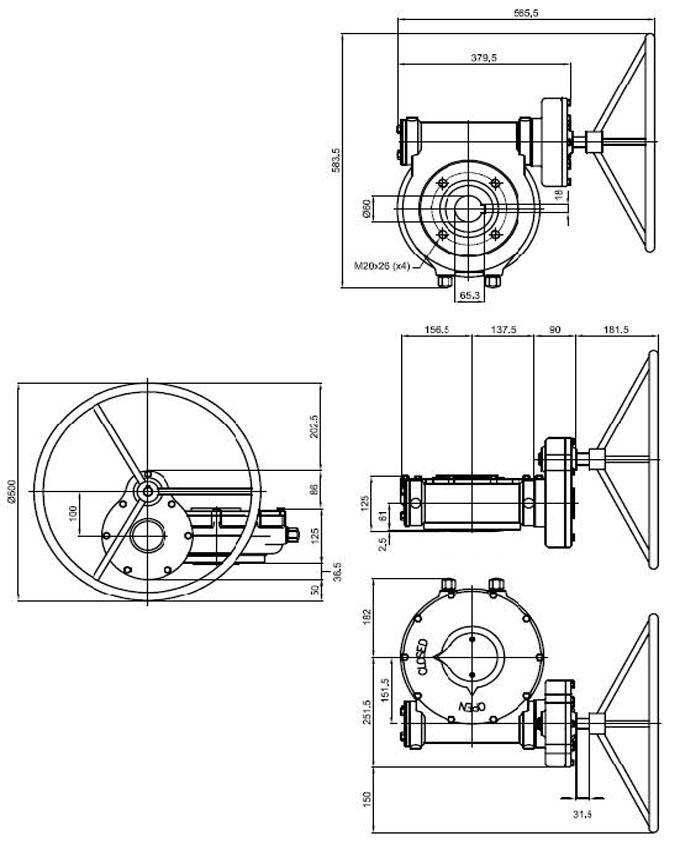

RK-400 F14 的尺寸 (mm)

RK-400 F16 的尺寸 (mm)

RK-600 F16 的尺寸 (mm)

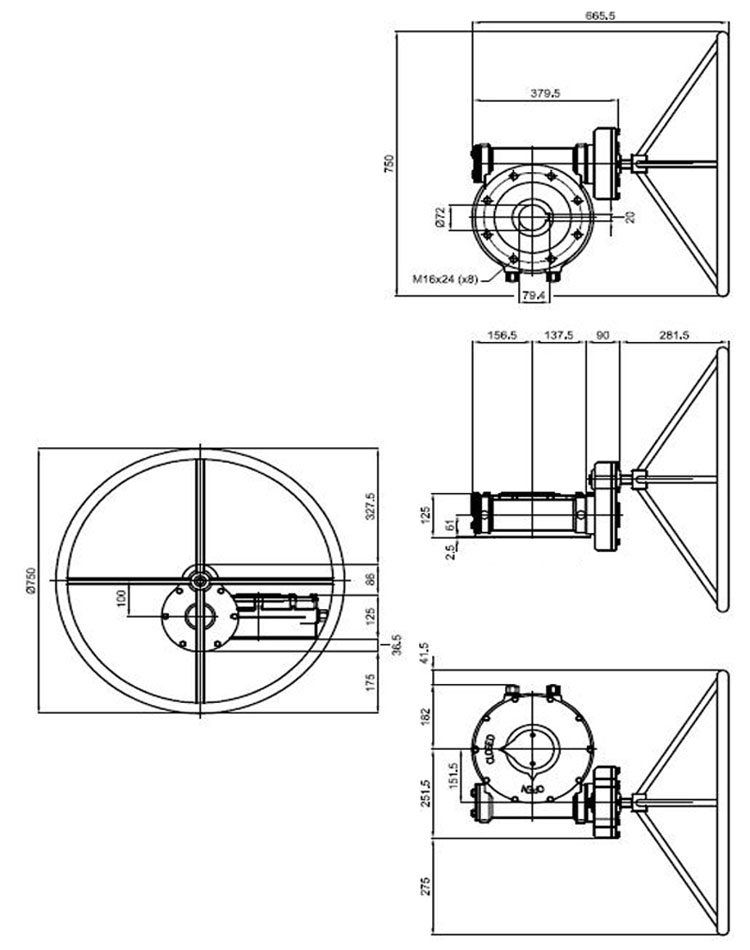

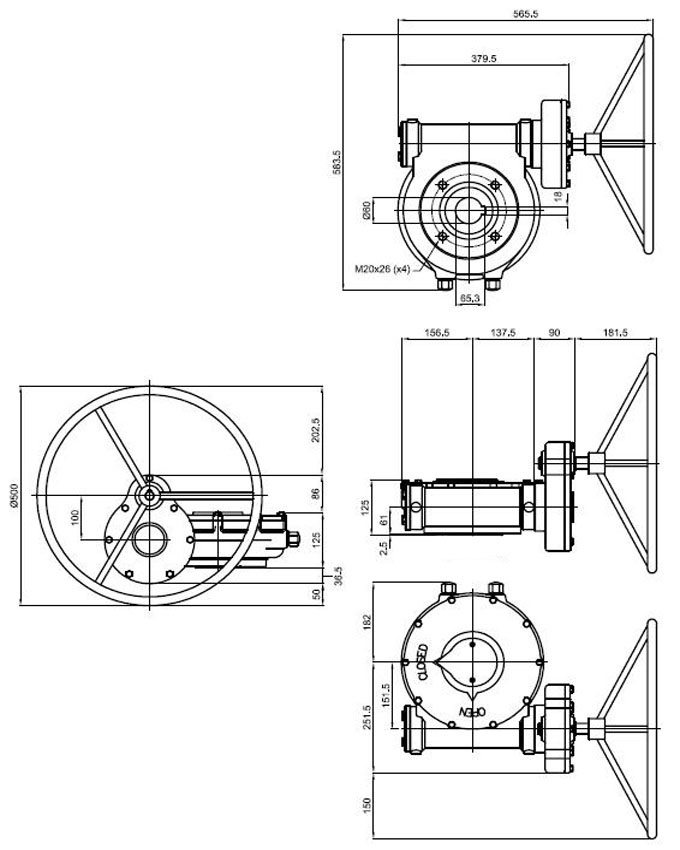

RK-600 F25 的尺寸 (mm)
